Moderne FM- Tornistergeräte
DH4PY

Zur Bildergalerie







      PRC-660
  PRC-25
      AN/GRM-55












Alle amerikanischen Backpack- Radios vom Anfang ihrer Einführung (1938) bis 1990 sind in der Sammlung vorhanden. Die Tabelle dient der schnellen Navigation zu den einzelnen Geräten.

TBY

SCR-194/ BC-222 (BC-322)

SCR-300/ BC-1000

RT-174/ PRC-8/9/10//A

Amerikanische Backpacks

RT-70/PRC-16

RT-505/ PRC-25

RT-841/ PRC-77

RT-1439/ PRC-119 RT-1523/PRC-119

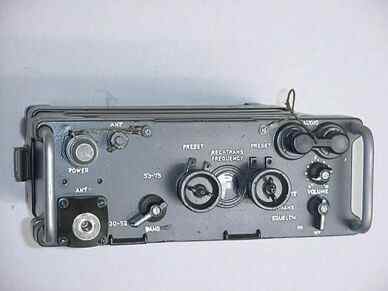

  RT-505/PRC-25

ist ein Transceiver für kurze Entfernungen, der bis auf die Endröhre voll transistorisiert ist. Er kann als manpack, portables und mobiles Gerät benutzt werden. Er wurde in vielen Ländern gebaut und ist das Ausgangsmodell für viele Weiterentwicklungen.

PRC-25A und PRC-25B sind Modelle mit kleinen Schaltungsänderungen.
Der PRC-25 setzte den Standard für die folgenden Jahrzehnte- sehr viele Module können im Nachfolger PRC-77 und im PRC-25 verwendet werden. ( Siehe Unten: Vergleiche )


TADIRAN (Israel) entwickelte für Griechenland eine transistorisierte Version mit der Bezeichnung
RT-505/PRC-25-T
[ < klick ]

Die Betriebsfrequenzen weichen vom "normalen" PRC-25 bzw. PRC-77 ab:
  • 26 .. 71 MHz in zwei Bereichen
  • 26 .. 48 MHz und 49 .. 71 MHz.
    Anstatt der im Original verwendeten kurzen Antenne AT-892 und der langen Antenne AT-271 kann eine Kombi- Antenne verwendet werden: AS-2109

    Siehe dazu auch:
       Antennengruppe OE254/GRC

    Frequenzbereich RT-505/PRC-25 :
    30 .. 75,95 MHz in zwei Bereichen:
    30 .. 52,95 MHz und
    53 .. 75,95 MHz.
    Frequenzbereich RT-505/PRC-25- T :
    26 .. 71 MHz in zwei Bereichen:
    26 .. 48 MHz und
    49 .. 71 MHz




    Link zum Batterie Testset AN/PSM-13

    Vergleiche PRC-25, PRC-77 und PRC-77/25

    Versuchsmodelle
    PRC-25 X2; PRC-25 X3; PRC-25 X4:
       siehe Bildergalerie

    Technische Daten:
    Modulation:
    FM
    Kanalabstand RT-505/PRC-25:
    50 KHz.
    Kanalabstand RT-505/PRC-25-T:
    50 KHz.
    Kanalanzahl RT-505/PRC-25:
    920.
    Kanalanzahl RT-505/PRC-25-T:
    920.
    HF- Ausgangsleistung:
    1,5 .. 2 watt.
    Frequenzerzeugung:
    Synthesizer
    Squelch:
    150 Hz ( als allererstes Gerät )
    Reichweite:
    bis 8 km.
    Antennen:
    Tragbar kurz: AT892; 3 Fuß lang.
    Tragbar lang: AT271/PRC; 10 Fuß lang.
    Mobil: AT-912 oder AS-1729
    Feststation: RC-292
    Langdraht: AT-984
    --und weitere--
    Sonstiges Zubehör:
    Tragegestell ST-138
    Handsets H-138 oder H-189 ( dynamische Kapseln )
    Tasche für Zubehör: CW-503
    Mounting AM-2060
    Batterie:
    BA-4386 ( und viele andere )
    Entwicklungszeit:
    1952 - 1962
    Einführungsjahr:
    1962 ( wird bis 1970 gebaut )
    Ersatz von:
    PRC-8 / 9 / 10
    ==>>:
    "Kann eine Stunde lang in 6 Fuß tiefem Wasser überleben...
