Zeitraum Koreakrieg: Portable
DH4PY

Zur Bildergalerie







      CPRC-26
  AN/PRC-8
      AN/PRC-28














Alle amerikanischen Backpack- Radios vom Anfang ihrer Einführung (1938) bis 1990 sind in der Sammlung vorhanden. Die Tabelle dient der schnellen Navigation zu den einzelnen Geräten.

TBY

SCR-194/ BC-222 (BC-322)

SCR-300/ BC-1000

RT-174/ PRC-8/9/10//A

Amerikanische Backpacks

RT-70/PRC-16

RT-505/ PRC-25

RT-841/ PRC-77

RT-1439/ PRC-119 RT-1523/PRC-119

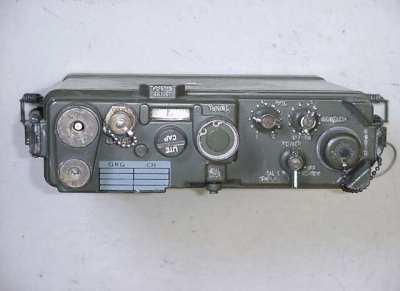

  AN/PRC -8, -9, -10

sind tragbare FM- Funkgeräte für Panzer-, Artillerie- und Infanterie-
einheiten in Transceiverschaltung. Sie können auch mobil oder ortsfest (auch im Relaisstellenbetrieb) eingesetzt werden. Im Aussehen gleich, unterscheiden sie sich durch den Frequenzbereich:

  • PRC-8 (20 .. 27.9 MHz) war für gepanzerte Streitkräfte vorgesehen,
  • PRC-9 (27 .. 38.9 MHz) war für die Artillery vorgesehen, und
  • PRC-10 (38 .. 54.9 MHz) für die Infantrie.

    Die Überlappung der Frequenzen dient der Verbindung zwischen den Waffengattungen.

    Die Geräte wurden besonders durch ihren Einsatz in Vietnam bekannt. Da die Antenne den Standort verraten konnte, wurden sie sehr oft mit der Antenne nach unten getragen.

    Die früher zum Betrieb benutzten Heiz/Anodenbatterien sind heute nur noch entladen zu bekommen (z. B. zum Aufbau eines Netzteiles). Es gibt jedoch einschiebbare Stromversorgungen, die mit 12 V betrieben werden.

  • Die Versionen PRC-8A, PRC-9A und PRC-10A
       haben eine glatte Front und 4 ZF- Verstärker AM-427A/U
       (U101 bis U104);
  • Die Versionen PRC-8, PRC-9 und PRC-10
       haben die bekanntere abgestufte Front und 5 ZF- Verstärker
       AM-427/U (U101 bis U105).

  • Eine englische Version des PRC-10A
       (Siehe auch Bildergalerie)
    PRC-10A
    von Murpy
  • Und eine schwedische Version des PRC-10A sind in der Sammlung.
       (Siehe auch Bildergalerie)
    Ra 105; (PRC-10A),
    schwedische Version
    Frequenzbereiche:

    PRC-8: 20 ... 27,9 MHz, 1,2 W
    PRC-9: 27,0 ... 38,9 MHz, 1,0 W
    PRC-10: 38,0 ... 54,9 MHz, 0,9 W

    Geräte, mit denen eine Zusammenarbeit möglich ist:

    PRC-8RT-66, R-108
    PRC-9RT-67, R-109
    PRC-10RT-68, RT-70, R-110, BC-1000.

    Link zum Batterie Testset AN/PSM-13

    Eine Tabelle zeigt, welche mobilen und portablen Geräte miteinander kommunizieren können und auf welchen Frequenzen =>

    Link zur Tabelle:




    Technische Daten:

    Maße + Gewichte:
    Funkgerät: L/B/H: 290 x 76 x 242 mm; 11,8 kg.
    Sendeleistung
    0,9 ... 1,2 W
    Reichweite
    5 - 20 km.
    Empfindlichkeit,
    unter 0,5 µV
    Teile des Funkgerätes:
    Funkgerät, Tragegurt, Tasche mit 2 Antennen + Antennenfuß + Handset
    Zusatzgeräte:
    Verstärkerstromversorgung AM-598/U
    Fernbediengerätesatz GRA-6
    Peilantennen AT-339/PRC und AT-340/PRC
    Mastantenne RC-292
    Batterie BA-279/U:
    +1,5 V, -6 V,
    +67,5 V, +135 V (Zwei Batterien 67.5 V mit Mittelanzapfung)
    Benutzt von;
    ca. 1950 bis 1962
