Moderne FM- Tornistergeräte
DH4PY

Zur Bildergalerie







      AN/GRM-55
  PRC-77
      PRC-77/25












Alle amerikanischen Backpack- Radios vom Anfang ihrer Einführung (1938) bis 1990 sind in der Sammlung vorhanden. Die Tabelle dient der schnellen Navigation zu den einzelnen Geräten.

TBY

SCR-194/ BC-222 (BC-322)

SCR-300/ BC-1000

RT-174/ PRC-8/9/10//A

Amerikanische Backpacks

RT-70/PRC-16

RT-505/ PRC-25

RT-841/ PRC-77

RT-1439/ PRC-119 RT-1523/PRC-119

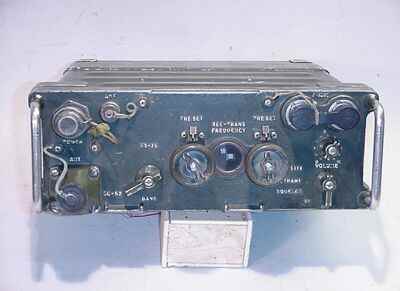

  PRC-77

ist ein volltransistorisierter Transceiver für kurze Entfernungen, der auf den PRC-25 folgte. Er kann als manpack, portables und fahrbares Gerät benutzt werden. Er ist völlig kompatibel mit allen Zusatzgeräten, die für den PRC-25 benutzt wurden.

In folgenden Ländern wird das PRC-77 noch benutzt:

  • Die Norwegische Armee ist die einzige Armee, die das PRC-77 noch
       als Haupt- Kommunikationseinrichtung benutzt.
  • Die Österreichische Armee benutzt es noch, um Rekruten in
       Radiokommunikation auszubilden.
  • Die Schwedischen Streitkräfte benutzen es noch.
  • Die Pakistanische Armee benutzt es schon seit 25 Jahren.
  • Die Finnische Armee benutzt es als "Bataillons- Funkgerät".


    Anstatt der im Original verwendeten kurzen Antenne AT-892 und der langen Antenne AT-271 kann eine Kombi- Antenne verwendet werden: AS-2109

    Die Schweiz benutzte das PRC-77 unter der Bezeichnung SE-227 . Die Sammlung besitzt zwei Schweizer Sprachverschlüssler für SE-227,

    "Gretacoder 210". Zur Beschreibung auf das Bild Klicken.

    Gretacoder 210
    <= [ klick ]

    Ebenfalls aus der Schweiz und ebenfalls für das SE-227 bestimmt ist das
    MeßinstrumentT 114

    T 114
    [ < klick ]


    Zur Bedienungsanleitung siehe die Bildergalerie.
    Siehe dazu auch:
       Antennengruppe OE254/GRC

    Frequenzbereich:
    30 .. 75,95 MHz in zwei Bereichen:
    30 .. 52,95 MHz und
    53 .. 75,95 MHz.




    Link zum Batterie Testset AN/PSM-13

    Vergleiche PRC-25, PRC-77 und PRC-77/25


    Technische Daten:

    Modulation:
    FM
    Kanalabstand:
    50 KHz.
    Kanalanzahl:
    920.
    Squelch:
    Tonsquelch(150 Hz)
    HF- Ausgangsleistung:
    1,5 .. 2 watt.
    Stromverbrauch:
    Senden: 780 mA
    Empfang: 60 mA.
    Reichweite:
    bis 8 km.
    Antennen:
    kurz: AT892/PRC-77; 3 Fuß lang.
    lang: AT271A/PRC; 10 Fuß lang.
    Einführungsjahr:
    1968
