Alle amerikanischen Backpack- Radios vom Anfang ihrer Einführung (1938) bis 1990 sind in der Sammlung vorhanden.

TBY

SCR-194/ BC-222 (BC-322)

SCR-300/ BC-1000

RT-174/ PRC-8,A

RT-175/ PRC-9,A

Amerikanische Backpacks

RT-176/ PRC-10,A

RT-70/PRC-16

RT-505/ PRC-25

RT-841/ PRC-77

RT-1439/ PRC-119 RT-1523/PRC-119

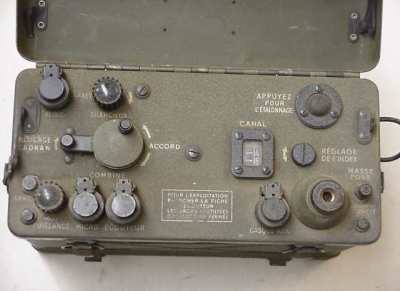

  SRC-300/BC-1000

ist ein amerikanisches tragbares FM- Funkgerät vom Ende des WK2.
Es ist das erste tragbare FM- Geräte der Streitkräfte.
Es ist in erster Linie als tragbares Gerät gedacht, kann aber auch als Feststation und als mobiles Gerät benutzt werden.

Zum Betrieb in Panzern wurde die
Stromversorgung PP-114 entwickelt. Zusammen mit dieser Stromversorgung hatte Station die Bezeichnung AN/VRC-3.

Der Empfänger ist ein Doppelsuper; Das Gerät hat 18 Röhren:
  1T4  ( 6 Stück,)
  1R5  ( 1 Stück,)
  1L4  ( 5 Stück,)
  1S5  ( 3 Stück,)
  3A4  ( 2 Stück,)
  1A3  ( 1 Stück.)

Schaltbilder für Ersatz- Netzteile sind im Internet zu finden. In der Bildergalerie ist auch die Zerhacker- Stromversorgung PP-114/VRC-3 für 6, 12 und 24V zu sehen.

Dieses Gerät war Standard in vielen Ländern. So befindet sich in der Sammlung die Version

RUP-2B
aus dem ehemaligen Jugoslawien.

(Klicke Bild zum Vergrößern)
(Siehe auch Bildergalerie)

Frequenzbereich:
40 ... 48 MHz

Geräte, mit denen eine Zusammenarbeit möglich ist:

PRC-8: , R-110, RT-68

Aus dem BC-1000 wurde der BC-1335 entwickelt.
Einen Vergleich BC-1000 / BC1335 finden Sie:
Hier:
Optischer Vergleich BC-1000 / BC-1335






Technische Daten:
Maße + Gewichte:
Funkgerät: L/B/H: 430 x 130 x 290 mm;
19 kg mit
Zerhackerstromversorgung PP-114A / VRC 3
Sendeleistung:
0,3 W
Modulation:
FM
Kanalabstand:
200 kHz
Frequenzerzeugung:
VFO
Abstimmung:
Durchstimmbar
Röhren:
18
Stromversorgung:
Trockenbatterie BA-70 oder BA80;
Zerhackerstromversorgung PP-114B/VRC-3
Empfindlichkeit:
3 - 5 µV
Reichweite:
5 km mit langer Antenne
Hersteller:
Galvin (USA) oder
unter Lizenz in Frankreich
Eingeführt:
1942 / 43
Ersetzt durch:
Prc8, 9, 10
