Moderne FM- Tornistergeräte
DH4PY

Zur Bildergalerie







      PRC-80
  Sincgars,
  PRC-119; RT-1439
      TRA-967












Alle amerikanischen Backpack- Radios vom Anfang ihrer Einführung (1938) bis 1990 sind in der Sammlung vorhanden. Die Tabelle dient der schnellen Navigation zu den einzelnen Geräten.

TBY

SCR-194/ BC-222 (BC-322)

SCR-300/ BC-1000

RT-174/ PRC-8/9/10//A

Amerikanische Backpacks

RT-70/PRC-16

RT-505/ PRC-25

RT-841/ PRC-77

RT-1439/ PRC-119 RT-1523/PRC-119


Verwendete Begriffe:

  SINCGARS = Single Channel Ground and Airborne Radio System
  ICOM = Integrated COMSEC;
  COMSEC = COMmunications SECurity
  ALICE = All-purpose Lightweight Individual Carrying Equipment
  FH = Frequency Hopping
  SC = Single Channel (Einzelkanal)
  RT = Receiver Transmitter


VORGESCHICHTE

In der Vietnam- und Nach-Vietnam-Ära wurden PRC-25, PRC-77 (auch in mobiler Ausführung) benutzt; außerdem die VRC-12 Serie. Diese konnten alle sehr leicht gestört werden:
Bei eingeschaltetem 150-Hz-Tonsquelch gehen die Geräte auf Empfang, egal wer diesen Ton sendet.
Bei Verwendung eines festen Kanales (FC) kann dieser leicht gefunden und gestört werden.

SINCGARS

Deshalb wurde das SINCGARS - System für die nächste Gerätegeneration gewählt.
SINCGARS Geräte benutzen Frequenzhopping (FH) über das komplette taktische Band von 30 bis 87.975 MHz (also 2,320 Kanäle). Dabei werden die Betriebs-
frequenzen 100 Mal pro Sekunde gewechselt.
Bei Betrieb im SC Modus sind SINCGARS Geräte mit den Vorgängern der VRC-Serie und dem PRC-77 kompatibel - und können in diesem Modus ebenso leicht gestört werden wie die Vorgänger.

Das Grundgerät aller SINCGARS- Varianten ist der
Sendeempfänger (Receiver-Transmitter) RT-1523 bzw. RT-1439.

Der RT-1523 hat eingebaute COMSEC- Schaltkreise; der RT-1439 benutzt ein externes COMSEC- Gerät.


Hier vorhanden ist der

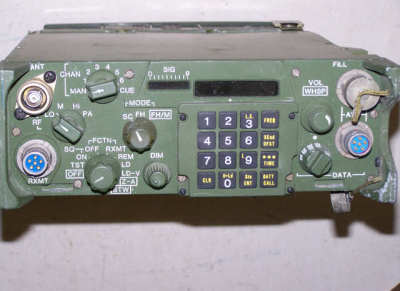

RT-1439

Das Grundgerät kann entweder im Frequenzhopping- Modus (FH) betrieben werden, oder im Einzelkanal- Modus. Damit ist es mit allen taktischen (auch älteren) Geräten der Aliierten kompatibel. Ein Flüstermodus ist eingebaut.

Der Vorgänger PRC-77 konnte ein Datensignal von 16 kbit / sec. übertragen, jedoch nicht ein PC- konformes Signal. Singcars- Geräte haben eine Audio/Data- Steckverbindung für synchrone und asynchrone Datenmodi bis 16 kbit /sek.

Ein integrierter Selbsttest zeigt Störungen und defekte Bausteine an.

CY-8523B/PRC
ist einer der Batteriekästen der Sincgars- Reihe. Zwei Batterien BA-5590 werden für die benötigten 12V Spannung parallelgeschaltet.
Die beiden außenliegenden Kontakte verbinden das Grundgerät mit der Fernbedienungseinheit (Remote Control Unit - RCU) C-11561. Die Einheit
C-11561 sieht fast wie das RT-1439 aus; für beide wird der gleiche Batteriekasten verwendet.

Durch zusätzliche Bausteine wird der RT an die Erfordernisse angepasst:
Mounting MT-6352, Mounting-Adapter AM-7239, HF-Verstärker AM-7238. usw. Es werden spezielle Breitband- Antennen benutzt, die nicht extra angepasst werden müssen.
Benötigt werden auch: Lautsprecher, Programmiergeräte für FH, Fernbediensätze usw.

Die Gerätesätze sind:

AN/PRC-119

(hier mit RT-1439 als Grundgerät): RT-1439, Batteriekasten mit Batterie, Handhörer, Portabler Antenne und ALICE-Pack.

AN/VRC-87
ist der ist das einfache Mobilgerät, bestehend aus: RT, Mounting, Mounting adapter, Fahrzeugantenne, Handhörer und Verkabelung

AN/VRC-88.
ist ein VRC-87, bei dem der RT entfernt und zu einem PRC-119 umgebaut werden kann. Es sind also zusätzlich zum AN/VRC-87 noch Batteriekasten mit Batterie, portable Antenne und ALICE-Pack enthalten.

AN/VRC-89
ist die Relais- Ausführung des AN/VRC-87. Ein zweiter RT mit Mobilantenne und Handhörer sind zugefügt, außerdem ein HF- Verstärker.

AN/VRC-90
ist ein VRC-87 mit Endverstärker.

AN/VRC-91
fügt alle Komponenten zum AN/VRC-90 dazu, damit dieses als Tragbares Gerät (Manpack) verwendet werden kann.

AN/VRC-92
ist ein AN/VRC-89 mit zweitem Endverstärker; so können beide RT mit großer Reichweite betrieben werden.


Die Ausführungen für Betrieb in Flugzeugen unterscheiden sich optisch von den oben genannten Gerätesätzen, jedoch nicht technisch. Es gibt drei Versionen, die alle nicht fernbedienbar sind.

RT-1476/ARC-201
ist die Grundversion

RT-1477/ARC-201
hat ein zweites Bedienungsfeld, und kann vom Piloten abgesetzt eingebaut werden. Diese Version kann als Relais dienen.

RT-1478/ARC-201
kann Daten mit 600 und 1200 Baud übertragen.

Frequenzbereich:
30 .. 87.975 MHz




Technische Daten:
Ausgangsleistung:
500µW; 160mW; 4W
Reichweite:
200 .. 400 m; 400 m .. 5 km; 5 km .. 10 km
Kanalabstand:
25 kHz bzw. durchstimmbar
Frequenzaufbereitung:
Synthesizer
Modulation:
FM
Betriebsmodus:
Einzelkanal (SC) oder Frequenzhopping (FH)
Offset für SC:
+ 5 kHz, + 10 kHz
Kanäle:
6 für FH, 8 für SC
Empfindlichkeit:
0.35 µV
Audiofrequenz:
300 .. 3000 Hz
Datenübertragung:
75, 150, 300, 600, 1200, 2400, 4800, 16000 bps, AD1, AD2
Handset:
H-250 oder
Handset C-12493/U : HRCRD (Handheld Remote Control Radio Device:
Damit kann das Gerät in Manpack - Ausführung ohne Absetzen bedient
werden)
Antenne:
AS-3638, AS-4266
Batteriespannung:
13.5 V (nominal 15 V)
Stromverbrauch:
3,25 A Senden, 225 mA Empfang
Abwärts- kompatibel mit:
VRC-12 Serie und PRC-77 (die es auch ersetzt)
Eingeführt ab:
1990
