Zeitraum Koreakrieg: Mobile FM- Geräte
DH4PY

Zur Bildergalerie







  GRC-5

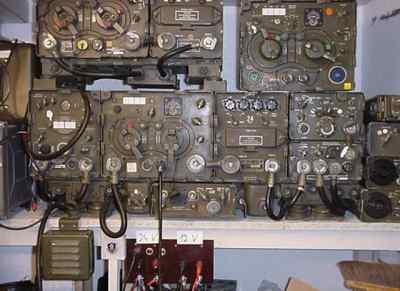

Alle amerikanischen Backpack- Radios vom Anfang ihrer Einführung (1938) bis 1990 sind in der Sammlung vorhanden. Die Tabelle dient der schnellen Navigation zu den einzelnen Geräten.

TBY

SCR-194/ BC-222 (BC-322)

SCR-300/ BC-1000

RT-174/ PRC-8/9/10//A

Amerikanische Backpacks

RT-70/PRC-16

RT-505/ PRC-25

RT-841/ PRC-77

RT-1439/ PRC-119 RT-1523/PRC-119



  GRC-5

ist der oben abgebildete Gerätesatz, bestehend aus :
R-109, RT-67 mit Stromversorgung PP-112 und RT-70 auf einem Mounting. Alles zusammen wiegt 160 kg.  Unter dem Mounting ist die Kontrolle, C- 435 untergebracht, welche Relaisbetrieb und  Duplexbetrieb steuert.

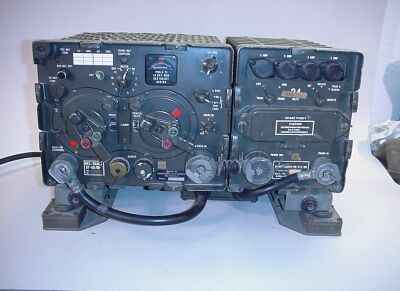

Die gesamte Gerätefamilie besteht aus  Einzelgeräten, deren wechselnden Zusammenschaltung wieder andere Bezeichnungen erhalten; ( So bildet z.B. der Transceiver RT-68 im Bild

zusammen mit der Stromversorgung PP-112 auf einem Mounting den Funkgerätesatz VRQ-3,

Und hier die Einzelgeräte:

Empfänger:

R-108: 20 ... 28 MHz.
R-109: 27 ... 39 MHz
R-110: 38 ... 55 MHz

Transceiver:

RT-66:  20 ... 28 MHz
RT-67:  27 ... 39 MHz
RT-68:  38 ... 55 MHz
RT-70:  47 ... 58,4 MHz





Technische Daten:
Betriebsart:
F3 und F2.
Sendeleistung
schaltbar, 2 Watt / 16 Watt
Reichweite
Bei fahrendem Fahrzeug: 15 km,
bei stehendem Fahrzeug: 25 km.
Frequenzeinstellung bei Transceivern:
durchstimmbar und  schaltbar
Frequenzeinstellung bei Empfängern:
durchstimmbar.
Empfindlichkeit,
unter 0,5 uV bei 28 dB Störabstand.
Betriebsarten
1) Wechselsprechen auf einer Frequenz
2) Wechselsprechen durch Fernbedienung
3) Telefoniebetrieb zwischen Fern- und Ortsbediengerät
4) Bordverständigung
Vorhandenes Zubehör:
 Bag GW-189 (Inhalt: Fern- und Ortsbediengerät)
Bag VRC8 (Inhalt Antennenstäbe, Röhrenkasten, Schaltkasten, Kopfhörer, Kehlkopfmikro, Kopfhörer/Mikro)

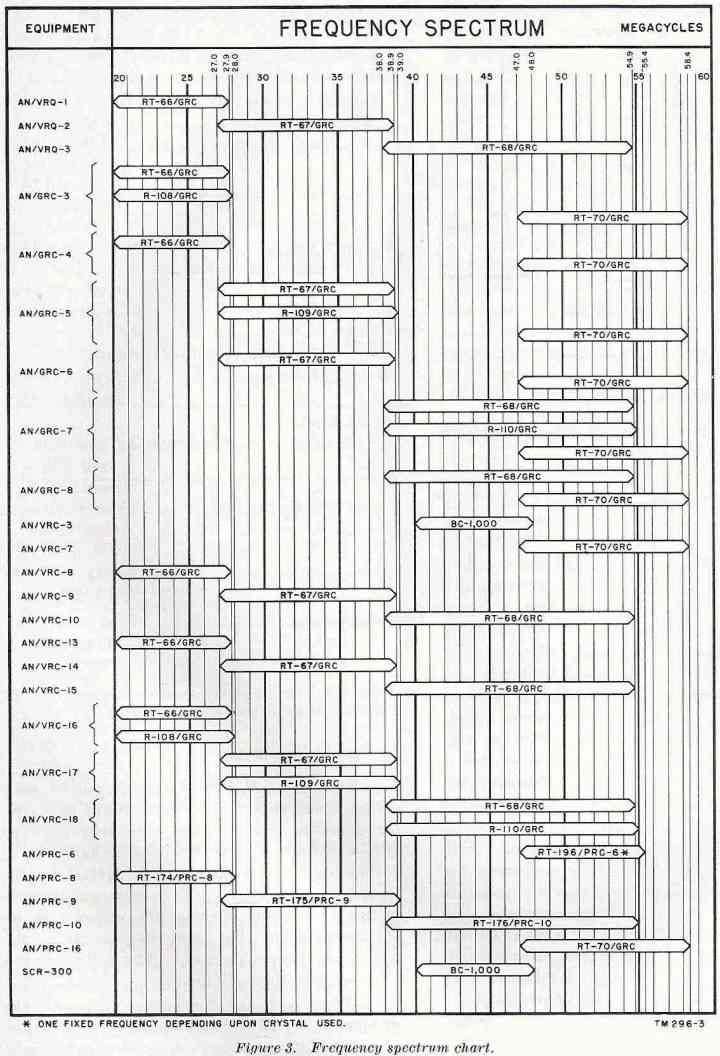

Untenstehende Tabelle erklärt, wie die einzelnen Gerätesätze genannt werden und welche zusammenarbeiten können-- auch mit tragbaren Transceivern.
