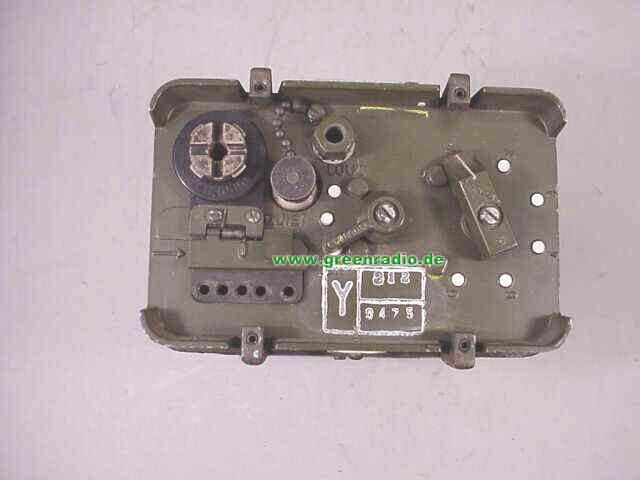

  CPRC-26 A

- hier C für Canadisches - PRC-26
sollte ähnliche Dienste wie das PRC-6 leisten. Es gibt PRC-26 A bis F, wobei die Zahlen verschiedene Kanalzusammensetzungen bezeichnen.

Es werden dieselben Quarze wie im Amerikanischen PRC-6 benutzt.
Das CPRC-26 wurde in vielen Ländern verwendet.

Das Gerät in der Sammlung ist aus Italien.

Der CPRC-26 A diente als Vorbild für den dänischen transistorisierten
DA/PRC-261 [ < click ].


CTS-3/PRC,
ein Röhrenvoltmeter, ist ein speziell für das CPRC-26 gedachtes Meßgerät, das für die Hauptinstandsetzung gebraucht wird. Das in einem Bakelitgehäuse untergebrachte Gerät hat mehrere Funktionen:
  • Zwischen Batterie und Funkgerät geschaltet (die benötigten Kabel und Buchsen sind vorhanden), wird Batteriespannung und Stromverbrauch gemessen.
  • Als Röhrenvoltmeter hat das Gerät eine Selbsttestfunktion.
  • Eine eingebaute Verbindungsschnur mit Stecker kann in die dafür vorgesehene Buchse im Chassis gesteckt werden und verschiedene, zur Abstimmung nötige, Ergebnisse liefern:
    AFC test
    Tune RF
    Tune MO
    Tune PA
  • Ein eingebauter 7-poliger Röhrensockel dient zur Messung des Zustandes der Röhren.

      Testgerät CTS-3/PRC

    Frequenzbereich:
    47 ... 57 MHz




    Technische Daten:
    Kanäle:
    6
    Röhren:
    14: 4 St. 1AD4; 5 St. 5678; 1 St. 5672; 2 St. 1AD4; 2 St. 3B4
    Ausgangsleistung:
    300 mW.
    Stromverbrauch (Senden):
    1,5v bei 850ma, 45v bei 8ma, 90v bei 30ma .
    Stromverbrauch (Empfang):
    1,5v bei 550ma, 45v bei 12ma, 90v bei 3ma,.
