Zeitraum Koreakrieg: Portable
DH4PY

Zur Bildergalerie







      AN/PRC-64
 RT-196/PRC 6
      TR-PP-8-A














Die "Banane"
dürfte das wohl bekannteste dieser alten Geräte sein, man nennt sie auch "Den Vorläufer des Handys". Die zum Betrieb nötigen Heiz/Anodenbatterien gibt es heute nicht mehr. Ein relativ seltener Umwandler, der mit Monozellen betrieben wird ist aber erhältlich. Tip: bei Auffinden sofort kaufen !

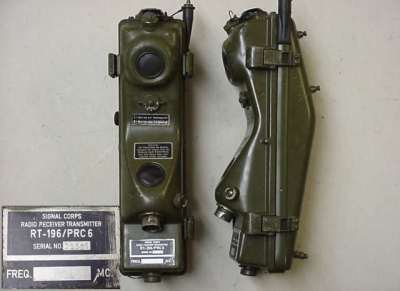

  RT-196/PRC 6

ist ein tragbares Funkgerät kleiner Leistung mit einem Kanal zur Verständigung über kurze Entfernungen. Betriebsart ist F3, Modulationsart ist FM.
Es kann mit:  RT-68, RT-70, PRC-10, R-110 zusammengearbeitet werden.
Es kann mit oder ohne Handapparat verwendet werden.

PRC-6 ist ein sogenanntes "Squad Radio", ein Funkgerät, das in der Hand gehalten werden kann. Die Sammlung zeigt lückenlos alle amerikanischen Squad Radios vom Anfang der Entwicklung bis 1986.


MAB
(1941)

DAV
(1941)

SCR-511/ BC-745
(1941)

SCR-536/ BC-611
(1942)

RT-196/ PRC-6
(1950)

(PRC-34/ PRC-36)
(1961)

PRR-9/ PRT-4
(1965)

RT-1113/ PRC-68, A,B
(1976/84)

RT-1547/ PRC-126
(1986)



Siehe dazu auch den englisch geschriebenen Artikel von Alan Tasker :
"U.S. Military Portable Radios"
Frequenzbereich:

47 ... 55,4 MHz.
1 Kanal kann durch Auswechseln eines Quarzes und Umtrimmen ausgewählt werden.

Link zum Batterie Testset AN/PSM-13

Link zu: modernen Stromversorgungen

 Aufzählung der verschiedenen "Bananen" der Sammlung




Technische Daten:

Maße + Gewichte:
Funkgerät: L/B/H: 37,5 x 12,1 x 10,8 cm, 2,2 kg.
Sendeleistung
250 mW
Frequenzhub:
+- 15 kHz.
Empfindlichkeit,
unter 1,0 µV bei Rauschabstand 20 dB
Kanäle:
1
Modulationsart, Betriebsart
FM, F3
Kanalabgleichgerät:
Channel Alignment Indicator ID-292/PRC-6
Teile des Funkgerätes:
Funkgerät,  Handapparat H-33 E/PT.
Batterie
Batterie BA-270/U mit Betriebsspannungen +1,5 V, -4,5V, +45 V, +90 V,
