      RT-196/PRC 6
  TR-PP-8-A
      PRC-6/6













  TR-PP-8-A

ist als französische Entwicklung Teil der Geräteserie, die aus aus
TR-PP-8, TR-PP-11 und TR-PP-13 besteht. Als Nachfolger des PRC-6 hat es die gleiche Form wie das PRC-6, hat jedoch 6 Kanäle, gegen einen Kanal des PRC-6.

Das Gerät kann wie ein Telefonhörer gehalten werden, aber auch über der Schulter getragen und mit einem Handhörer bedient werden.

Die Schaltung enthält 12 Subminiaturröhren, 8 im Empfänger und 4 im Sender.

Das TR-PP-8-A besteht aus folgenden Komponenten:

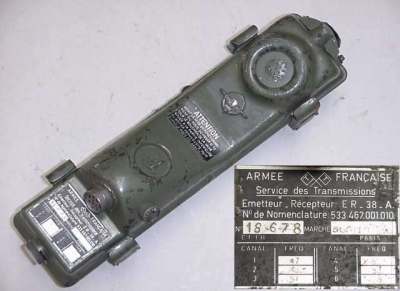

  • Transceiver ER-38-A mit damit verbundener Antenne,
  • Handhörer H 33/PT- Fr und
  • Batterie BA-270/U.

    Die Bereichsumschaltung wird mit einer Trommel vorgenommen, und zwar nicht mit der üblichen Spulentrommel (-Revolver), sondern mit einer "(Trimm-) Kondensator"-Trommel.

    Der Kanalschalter wird nicht kontinuierlich weitergedreht. Jeweils eine Drehung um 45° schaltet auf den nächsten Kanal. Der Knopf geht dann wieder in die Ausgangsstellung.

    Die Trommel wird auf sechs Stellungen bzw. Kanäle geschaltet, wobei jede Schalterstellung einem bestimmten Frequenzbereich zugeteilt ist:

  • Stellung 1: 47.0 ... 48.4 MHz
  • Stellung 2: 48.4 ... 49.8 MHz
  • Stellung 3: 49.8 ... 51.2 MHz
  • Stellung 4: 51.2 ... 52.6 MHz
  • Stellung 5: 52.6 ... 54.0 MHz
  • Stellung 6: 54.0 ... 55.4 MHz


     Aufzählung der verschiedenen "Bananen" der Sammlung
    Frequenzbereich:
    47 ... 55.4 MHz




    Technische Daten:
    Ausgangsleistung:
    250 mW
    Mögliche Kanäle:
    43
    Schaltbare Kanäle:
    6
    Frequenzsteuerung:
    Quarz
    Frequenzabweichung:
    + - 15 kHz
    Modulation:
    FM
    Betriebsart:
    Wechselsprechen
    Reichweite:
    2 bis 3 km
    Betriebsdauer pro Batterie:
    20 Std.
    Batterie:
    BA-270/U; 1.5V, 45V, 90 V
    Stromverbrauch Senden:
    1.5 V / 1000 mA
    45 V / 14 mA
    90 V / 28 mA
    Stromverbrauch Empfang:
    1.5 v / 400 mA
    45 V / 13 mA
    Antenne / Antennenlänge:
    Bandantenne / 65 cm
    Gewicht:
    Mit Batterie 3.2 kg
    Indienststellung:
    ?? (Das vorliegende Handbuch datiert von 1956)
