  BC-745

ist ist der Transceiver des Gerätesatzes SCR-511. Es wurde zum Einsatz bei der Kavallerie entwickelt, als diese schon als nicht mehr zeitgemäß aufgelöst wurde.
Der ursprüngliche Name war Guideon Radio, bekannt wurde es unter

"Pogo Stick" oder "Horsy Talkie"

[Abgeleitet von der Bezeichnung "Handie Talkie" für das BC-611 ]

Ein Reiter mit Pogo Stick sieht einem mittelalterlichen Ritter mit Lanze oder einem Reiter mit Standarte sehr ähnlich.

Es wurde auf ein breites Einsatzfeld geachtet, so gibt es ein Mounting für mobilen Einsatz und eine externe Stromversorgung mit NF- Verstärker.

Das BC-745 wurde ungefähr zeitgleich mit dem BC-611 entwickelt, ist jedoch technisch ausgereifter:

Vergleich BC-745 / BC-611:

  • Frequenzwechsel ist durch Austausch eines Moduls möglich, damit ist das Gerät auch gleich komplett abgestimmt .( Vgl. dazu die Abstimmprozedur des BC-611....)
  • Die Antenne ist viel länger, also wirkungsvoller auf Kurzwelle.
  • Die Ausgangsleistung von 0.75 W ist wesentlich höher als die 0.38 W des BC-611.
  • Dafür ist das BC-745 durch die Größe und die verschiedenen Komponenten unhandlicher.

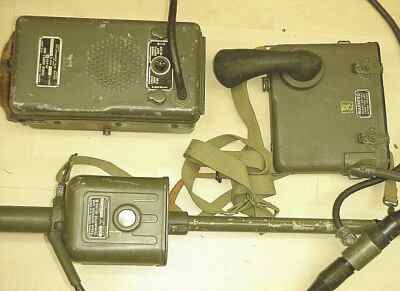

    Vorhandene Einzelteile des Gerätesatzes:

    BC-745: , der Transceiver mit 9 Röhren.

    BC-746 : Abstimmeinheit mit Sende- und Empfangsquarz. Der Boden des BC-745 wird mit einem Schnellverschluß enfernt,( er ist unverlierbar ), BC-746 herausgezogen und durch einen anderen BC-746 ersetzt.

    CH-39 : Brustkasten Enthält Trockenbatterie
    BA-49, wenn zu Pferd oder im Feld unterwegs und eine zweite Abstimmeinheit BC-760

    PE-157 : Zerhacker- Stromversorgung und NF-Verstärker: Wird betrieben durch:

    BB-54 : 2V- Akku

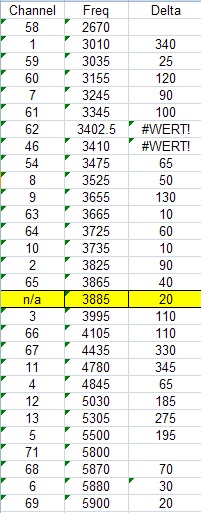

    Siehe Tabelle links:

    Der Bezug zwischen
    Abstimmeinheit,
    Frequenz derselben
    und Kanalabstand

    ist chaotisch und nicht nachzuvollziehen.

    Es gibt 28 verschiedene von 2670 bis 5900 kHz,
    aber keine für 3885 Khz.

    Die Kanalnummern reichen von 1 bis 71.

    Die 28 Abstimmeinheiten haben irgendeine Kanalnummer zwischen 1 und 71, in keinem erkennbaren Muster.

    Die Kanalnummern sind nicht nach aufsteigender Frequenz o.Ä. angeordnet, sondern ganz willkürlich.

    So ist z.B 2670 kHz (die unterste Frequenz) Kanal 58, die nächste Frequenz 3010 ist Kanal 1 usw.

    Auch der Kanalabstand (Hier Delta genannt) eiert wild zwischen 10 und 345 kHz:

    zwischen dem untersten Kanal, Nummer 58, auf 2670 kHz, und dem nächsten Kanal Nummer 1 auf 3010 kHz ist der Abstand 310 kHz,
    zwischen Frequenz 2 (Kanal 1) und der dritten Frequenz, (Kanal 59), auf 3035 kHz ist der Abstand 25 kHz.....

    Fazit: ??? Das ist eben so ???


    Vergleich BC-611 und BC-745:

    Der "BC-611" und der "BC-745" (Pogo-Stick) sind schaltungstechnisch praktisch identisch. Sogar die Schwingkreise haben gleiche Bauteile. Der Grund; beide Geräte stammen vom damaligen Hersteller "GALVIN" .
      Schwingkreise BC-611 / BC-745

    Es fehlen mir:
  • FT-338 mounting, dieses befestigt das PE-157 in einem Fahrzeug. Enthält auch ein Ladekabel für den Akku BB-54 und das Ladekabel CD-618 , das den BB-54 lädt, wenn der the FT-338 nicht benutzt wird.
  • CS-131 Zubehörkasten für Röhren und Zerhacker VB-8/VB-9.
    BC-745 ist ein sogenanntes "Squad Radio", ein Funkgerät, das in der Hand gehalten werden kann. Die Sammlung zeigt lückenlos alle amerikanischen Squad Radios vom Anfang der Entwicklung bis 1986.


    MAB
    (1941)

    DAV
    (1941)

    SCR-511/ BC-745
    (1941)

    SCR-536/ BC-611
    (1942)

    RT-196/ PRC-6
    (1950)

    (PRC-34/ PRC-36)
    (1961)

    PRR-9/ PRT-4
    (1965)

    RT-1113/ PRC-68, A,B
    (1976/84)

    RT-1547/ PRC-126
    (1986)



    Siehe dazu auch den englisch geschriebenen Artikel von Alan Tasker :
    "U.S. Military Portable Radios"

    Frequenzbereich:
    2 ... 6 MHz




    Technische Daten:
    Sendeleistung:
    750 mW
    Kanäle:
    1, quarzgesteuert
    Stromversorgung:
    Im Brustkasten Trockenbatterie BA-49
    In der Stromversorgung Akku BB-54
    Spannungen:
    Heizung 1.5 V
    Empfang 67 V
    Senden 120 V
    Modulation:
    AM
    Röhren:
    1 x 1S5
    3 x 1T4
    5 x 3S4
    Hersteller:
    Galvin
    Indienststellung:
    1941
