      SCR-593/BC-728
  MAB
      DAV











  MAB

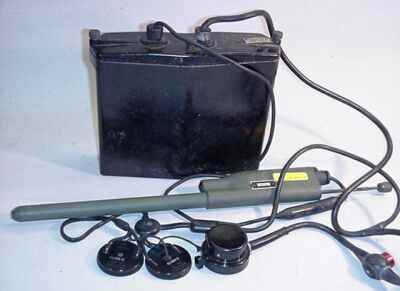

wurde als portabler Transceiver 1941 für die Fallschirmspringer der amerikanischen Navy entwickelt. Radio und Stromversorgung waren in einem wasserdichten Platikgehäuse untergebracht.
Eine sogenannte, sehr seltene "Skull Cap" enthielt die Sprechgarnitur.
Skull Cap
[ <-- Click ]
Der DAV wurde gleichzeitig von der gleichen Firma (Comco) mit den gleichen technischen Daten wie der MAB gebaut.


 Fotos der Chassis von DAV und MAB (siehe Bildergalerie)
zeigen, daß diese fast gleich sind.

Das MAB ist ein sogenanntes "Squad Radio", ein Funkgerät, das in der Hand gehalten werden kann. Die Sammlung zeigt lückenlos alle amerikanischen Squad Radios vom Anfang der Entwicklung bis 1986.


MAB
(1941)

DAV
(1941)

SCR-511/ BC-745
(1941)

SCR-536/ BC-611
(1942)

RT-196/ PRC-6
(1950)

(PRC-34/ PRC-36)
(1961)

PRR-9/ PRT-4
(1965)

RT-1113/ PRC-68, A,B
(1976/84)

RT-1547/ PRC-126
(1986)



Siehe dazu auch den englisch geschriebenen Artikel von Alan Tasker :
"U.S. Military Portable Radios"
Frequenzbereich:
2,3 .. 4,5 MHz




Technische Daten:
Modulation:
AM, nur Sprechfunk möglich.
HF- Leistung:
0,2 Watt.
Reichweite:
1 Meile.
Frequenzkontrolle:
Quarz.
Kanäle:
1.
Kanalabstand:
50 KHz.
Entwicklungsjahr:
1941.
Ersetzt durch:
PRC-6.
