  WS-88
      BC-1000











Das WS-88 liegt hier in zwei Versionen vor:

  WS-88 (Wireless Set 88)

war das erste britische tragbare FM- Gerät im VHF- Bereich. 1947 als Nachfolger des WS-38 entwickwelt, diente es der Verständigung auf Infanterieebene über kurze Entfernungen. WS-88 und die benötigte Batterie werden am Gürtel getragen.
Es ist eines der ersten Manpacks, das VHF und FM benutzte.

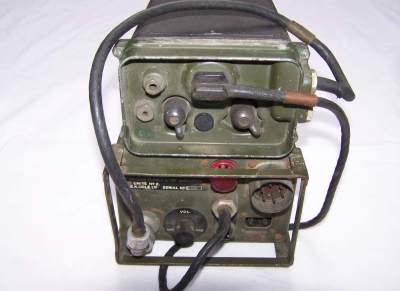

Das im oberen Bild unten zu sehende Gerät ist die 12-V-Stromversorgung. Diese erzeugt die benötigten 1,5 V und 90 V und enthält 2 NF- Verstärker.

Frequenzbereich:
38,01 ... 42,15 MHz.
Ra 130 B ist das von den Schweden adaptierte WS-88.

Unterschiede WS-88 / Ra 130 B:
WS88

  • Frontplatte schließt mit Gehäuse ab.
  • Beschriftung der Frontplatte: englisch.
  • Anschluß von "Operator's headset assembly No 15" möglich (PTT am headset).
  • 4 Kanäle innerhalb 38,01...42,15 MHz möglich.


  • Englisches Typenschild.
  • Ra130B

  • Frontplatte ist seitlich verlängert, enthält PTT- Schalter.
  • Beschriftung der Frontplatte: englisch oder schwedisch.
  • Anschluß von "Officer's telephone, hand No 11" möglich, dieses hat keinen eingebauten PTT- Schalter.
  • Nur 4 feste Kanäle angegeben, 42.15 MHz, 41.4 MHz, 40.90 MHz, 40.20 MHz.
  • Englisches und schwedisches Typenschild.
  •


    Technische Daten:
    Kanäle:
    4 Quarzkanäle
    Modulation:
    FM.
    HF- Leistung:
    250 mW.
    Reichweite:
    2 Meilen.
    Stromversorgung (tragbar):
    Getrennt getragene Batterie.
    Besonderheiten:
    Tropen- und wasserfest.
    WS-88 und Batterie werden am Gürtel getragen..
    Eingeführt:
    WS-88 wurde 1947 eingeführt.
