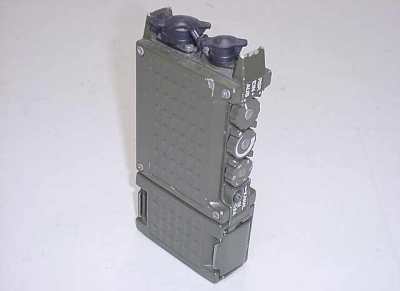

  SEM 52-A

ist ein tragbares transistorisiertes Funkgerät der Bundeswehr.

Als Ersatz für das in die Jahre gekommene Röhrengerät PRC-6/6 wurde das ebenfalls 6-kanalige SEM-52A entwickelt.

Man legte Wert auf leichte Verfügbarkeit der Batterien, und benutzt Mignonzellen . (Wie auch bei den Nachfolgemodellen SEM-52S und SEM-52SL).

Es ist ein tragbares Sprechfunkgerät kleiner Leistung mit sechs Kanälen.
Zusammenarbeit ist möglich mit mit:

RT-68, RT-70, RT-110, PRC-6/6, PRC-10, FSE-38-58, SEM-25, SEM-35, SEM-52S, SEM 70, SEM 80, SEM 90.

Das seltsam anmutende Kopfgeschirr sollte die Umgebungsgeräusche nicht dämpfen, und das dauernde Greifen nach einem Handhörer bzw. das Heben das gesamten Handfunkgerätes an den Mund unnötig machen.

(Das SEM-52A wurde nur relativ kurz verwendet, weil dieses Kopfgeschirr zwar auf Anraten der Truppe entwickelt wurde, jedoch bei den Soldaten nie anerkannt wurde.)

Frequenzbereich:

47,0 ... 56,975 MHz




Technische Daten:

Maße + Gewichte:
Funkgerät: 180 x 85 x 36  mm; 0,65  kg.
Sendeleistung:
0,2 Watt
Modulation:
FM
Verkehrsart:
Wechselsprechen
Frequenzwahl:
In dem benutzten Frequenzbereich sind 400 Kanäle möglich, von
denen 24 Kanäle benutzt werden.
Gleiche Frequenzen/Quarze in allen SEM-52A:
Kanal 5: 47,8 MHz, Kanal 6: 55,5 MHz.

Für die Kanäle 1 bis 4 gibt es 24 auswechselbare Kanaleinsätze; jeweils 4 Kanaleinsätze in einem Behälter. Die Quarzfrequenzen folgen keinem ersichtlichen Schema.
Kanaleinsätze und Frequenzen:
( A bis D = Kanal 1 bis 4 )
( Z.B. Satz 1: Quarze A1 bis D1, Frequenz in MHz)
( Z.B. Satz 2: Quarze A2 bis D2, Frequenz in MHz). usw.
Satz 1 A1
47.950
B1
48.950
C1
54.950
D1
55.150
Satz 2 A2
47.650
B2
48.050
C2
54.050
D2
54.850
Satz 3 A3
50.350
B3
51.150
C3
55.350
D3
55.700
Satz 4 A4
49.650
B4
50.850
C4
55.250
D4
55.450
Satz 5 A5
52.750
B5
53.150
C5
56.100
D5
56.700
Satz 6 A6
52.450
B6
53.850
C6
56.050
D6
56.850


Empfindlichkeit:
0,5 µV  bei Signal/Rauschverhältnis von 20 dB
Stromversorgung:
6 Mignon- Batterien- oder Akkus.
Bestandteile:
Sender/Empfänger, Sprechsatz, Antenne, Tragetasche.
Indienststellung:
1971.
Als Nachfolger wurde ein SEM-53 als Muster 1972 entwickelt, eingeführt wurde aber dann das SEM-52S.
