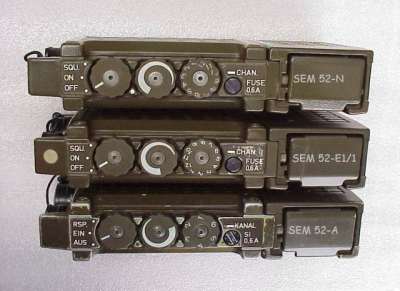

SEM 52-N und
SEM 52-E 1/2
sind sehr wahrscheinlich Prototypen, die als möglichen Ersatz des
SEM-52A entwickelt wurden und auch im
gleichen Gehäuse wie dieses eingebaut sind.
Sie haben beide 12 quarzgesteuerte Kanäle, die als Module in den Kanaldrehschalter eingesetzt werden. Die Anzahl der vorgesehenen
Module konnte nicht festgestellt werden. Außer untenstehender Tabelle konnten bisher keinerlei Unterlagen aufgetrieben werden.
Das SEM-52-E 1/2 wurde von SEL hergestellt. Alle bekannten Exemplare haben niedrige Werk- Nummern; es wurden
anscheinend nur wenige produziert.
Das SEM-52N wurde in oder für Norwegen produziert (Mottaker = Empfänger). Interessant ist der
BW- Stempel. Das zeigt, es wurde für den Gebrauch bei der BW freigegeben- nur weiß niemand etwas darüber.
Trotz Entwicklung dieser (quarzgesteuerten) Gebrauchsmuster mit 12 Kanälen wurde als Nachfolgemodell des SEM-52A
das 6- kanalige (synthesizer- gesteuerte) SEM-52S eingeführt.
Technische Daten im Vergleich:
| Technische Daten |
SEM 52A |
SEM 52N |
SEM 52-E1 / 2-4 |
| Frequenzbereich |
47 - 57 mHz |
70 - 78 mHz |
2) 39 - 48 mHz
3) 47 - 62 mHz
4) 60 - 80 mHz |
| Kanalabstand |
25 kHz |
25 kHz |
25 kHz |
| Kanäle |
6 von 400
quarzgesteuert |
12 von 320
quarzgesteuert |
12 von 360, 600 oder 800;
quarzgesteuert |
| MTBF (geschätzt) |
4000 Std |
4000 Std |
2000 Std |
| HF- Leistung |
0.3 Watt |
0.3 Watt |
0.3 Watt |
| Empfindlichkeit @ 20dB |
0.4 µV |
0.4 µV |
0.7 µV |
| Benötigte Spannung |
6.6 - 9 V |
6.6 - 9 V |
6.6 - 9 V |
| Verbrauch Standby/Empfang |
5 / 35 mA |
7 / 45 mA |
11 / 38 mA |
| Verbrauch beim Senden |
225 mA |
230 mA |
210 mA |
| Batterielaufzeit |
15 Std |
15 Std |
15 Std |
| Reichweite |
3 - 5 km |
3 - 5 km |
3 - 5 km |
| Maße H x B x D |
180 x 85 x 36 mm |
180 x 85 x 36 mm |
180 x 85 x 36 mm |
| Gewicht ohne Batterien |
600 g |
600 g |
600 g |
| Hersteller |
SEL |
? |
SEL |
|
