Moderne FM- Tornistergeräte
DH4PY

Zur Bildergalerie







      TFF 8
 SEM 35
      SEP 35











  SEM 35

ersetzte in der Bundeswehr als volltransistorisiertes Tornistergerät die vorherige Gerätegeneration PRC-8, PRC-9 und PRC-10.

Es ist die tragbare Variante von SEM-25; viele der verwendeten Module sind bei beiden Geräten gleich.

Die alten PRC-X - Geräte überstrichen zusammen den Bereich von 20 bis 55 MHz; das SEM-35 hat eine Frequenzbereich von 26 bis 70 MHz; also noch nicht den heute verwendeten Frequenzbereich des taktischen Bandes von 30 bis 76 MHz.

Als Nachteil wird immer wieder das im Vergleich zum PRC-77 große Gewicht und der relativ hohe Stromverbrauch genannt. Durch das Verwenden von handelsüblichen Batterien (SEM-35) im Vergleich zu Spezialbatterien (PRC-77) wird dieser Nachteil teilweise kompensiert.

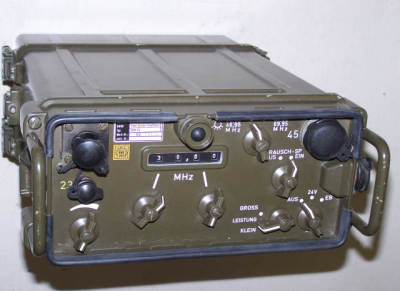

Das Funkgerät SEM-35 mit Batteriekasten:

SEM-35 (hier neu)

wird mit dem Ergänzungssatz 5 (Tragerucksack, lange und kurze Antenne, Handhörer, zusätzlicher Batteriekasten)
Ergänzungssatz 5 (hier neu)

zum
tragbaren Funkgerät SEM-35
(Tornisterfunkgerät) mit kurzer oder langer Antenne.

Mit dem
Ergänzungssatz 3 (hier neu)
(Grundplatte plus Kabel) zusammen wird ein mobiles Funkgerät gebildet.

SEM-35 auf Grundplatte

Dieses wird an die vorhandene Fahrzeugverkabelung angschlossen, und kann, bis auf die kleinere HF- Leistung, als vollwertiger Ersatz des mobilen Gerätes
SEM-25 dienen. Die Stromversorgung geschieht in diesem Falle durch Bordstrom.
Da der Batteriekasten am Gerät verbleibt, kann es leicht abgenommen und als tragbares Funkgerät verwendet werden.
Das Mounting steuert auch das Antennenabstimmgerät (AGAT):
AGAT

Mit zwei Funkgeräten kann eine Relaisstelle aufgebaut werden. Diese kann
(mit dem entsprechenden Relaisstellenzusatz) bestehen aus:
* zwei Geräten SEM 35
* einem SEM 35 und einem SEM 25
* einem SEM 35 und einem PRC-8 ... 10

Relaisstellenzusatz

Mit dem externen Verstärker LS-25/35 und externen 24V wird eine Leistung
von 50 W erreicht.
50W- HF- Verstärker LS-25/35

Frequenzbereich:

26,0 ... 69,95 MHz




Technische Daten:

Sendeleistung
schaltbar 1 W/150 mW
Modulation
FM
Kanäle
880
Kanalabstand
50 kHz
Frequenzabweichung
+- 3,5 kHz
Frequenzwahl:
Gerastete Schalter
Empfindlichkeit,
0,5 µV bei Signal/Rauschverhältnis von 20 dB
Stromversorgung:
18 V aus Monozellen bzw 21 bis 29 V aus Fahrzeugbatterie.
Bestandteile des SEM 35:
Sender-Empfänger, Batteriebehälter
Ergänzungssatz 5
Rückentragetasche, Antenne lang + kurz, Antennenfuß für Anntenne lang + kurz, Handapparat, Batteriebehälter.
Ergänzungssatz 3
Grundplatte mit Kabeln
Maße + Gewichte:
Funkgerät mit Batteriekasten: 359 x 270 x 125  mm;.
Grundplatte 222 x 298 x 365 mm, 7.71 kg
SEM-35 nur Funkgerät 8,4 kg;
Kompletter portabler Satz incl. Ergänzungssatz 5 und Batterien: 12 kg

Peilzusatz  wird verzweifelt gesucht!!

Funkstörsimulator Zum Anschluß an SEM-35:
ECM/FSS 209
