Peilzusatz MC-619.

zum Betrieb mit SCR-536 (BC-611).

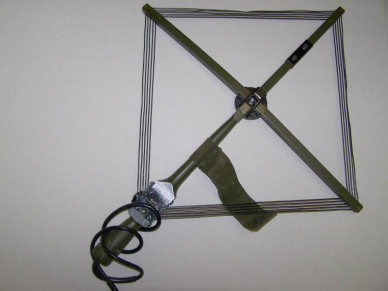

Hier vorhanden: Die Antennenschleife AN-190.
Die Coupling unit BC-1387 fehlt; sie ist extrem selten
.


    Bestandteile:
Der Peilzusatz besteht aus

  einer faltbaren Antennenschleife AN-190 auf einem Holzrahmen mit
     Handgriff.
AN-190

 Durch die Coupling unit BC-1387 wird die Peilantenne mit ihrem dreipoligen
    Stecker mit der eingeschobenen Antenne des Funkgerätes verbunden.
Coupling unit BC-1387
(Die Antenne AN-190 und die Coupling unit BC-1387 sind aufeinander abgestimmt und funktionieren nur in dieser Zusammenstellung optimal)

 Eine Kiste Case CS-156 ist für das Tragen des Funkgerätes gedacht,
 eine Kiste Case CS-157 enthält die Teile der Peilantenne.
 Eine zusätzliche Bodenplatte zum SCR-536 hat Anschlüsse für einen
    externen Headset: Headset HS-30.

Bedienung

Zum Betrieb wird die unit BC-1357 auf das Funkgerät aufgesetzt, der Peilrahmen wird aufgeklappt , sein Kabel an die BC-1357 angeschraubt und die BC-1357 wird an die Stabantenne angeclippt.

Die Stabantenne wird bis zur Höhe des BC-1357 ausgezogen und das Gerät damit eingeschaltet.

Man schaut an der Peilantenne entlang in Richtung der Pfeile auf dem Handgriff.
<==

Die Peilantenne wird so hoch wie möglich vertikal gehalten und um 360° gedreht.
In einem Abstand von 180° werden zwei starke Signale empfangen, um 90° weitergedreht geht das empfangene Signal gegen Null.

Das bedeutet: Die Schmalseite der Antenne zeigt bei starkem Signal zum Sender. Weil der Sender jetzt aber in zwei entgegengesetzten Richtungen stehen kann, wird der Sense- Knopf benutzt.

In der Null- Stellung wird der Sense - Knopf berührt, und die Antenne 90° nach links und nach rechts gedreht. Man erhält ein schwächeres und ein stärkeres Signal. Die stärkere Anzeige ist die Richtung zum Sender.

Man läßt den Sense- Knopf los und dreht die Antenne 90° vom ursprünglichen Null in die Richtung des lautesten Signals. Der Pfeil auf dem Handgriff zeigt dann zum Sender. Nach Loslassen des Sense- Knopfes kann durch leichtes Drehen der Antenne die Richtung des Senders genau angepeilt werden.
