Zeitraum Koreakrieg: Portable
DH4PY

Zur Bildergalerie







      RT-209/PRC-21
  AN/PRC-59
      CPRC 26

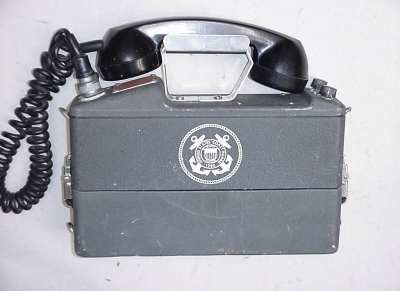

  AN/PRC-59

Wurde von der US Küstenwache benutzt.
Es ist ein portabler VHF- FM- Transceiver, der durch das US Schatzamt von dem kommerziellen Motorola Modell Z23BAC1001AR abgeleitet wurde.

Das US Schatzamt war damals die vorgesetzte Stelle der Küstenwache. Deshalb ist
a) der Anker auf dem Gerät als auch
b) sind beide auf dem Namensschild erwähnt.

Es wird durch einen Telefonhörer bedient; Eine stabile Segeltuchtasche, die durch Gummieinlagen stoßsicher gemacht wurde, dient zum Transport.
Der Empfänger ist volltransistorisiert, der Sender hat Hybrid- Schaltung.

Das Gerät ist identisch (auch in der Farbe) mit dem von der Marine benutzten PRC-61/RT-693; bis auf:
- Frequenzbereich (130 .. 152 MHz),
- Benutzung eines Mikrofons und internem Lautsprecher.


" Über die Jahre gab es eine ganze Anzahl von Nicht- taktischen portablen Funkgeräten.
Die meisten davon wurden aus kommerziellen Geräten entwickelt (z.B. von Motorola, Comco, Repco, Bendix, usw.), und durch die Streitkräfte zum Gebrauch in allen Ländern bereitgestellt.

Sie arbeiten im Allgemeinen im NBFM (= Schmalband- FM) - Modus; in folgenden Bändern oder in Teilen davon:
30-50 MHz, oder 132-174 MHz, oder 406-470 MHz.

Weitere AN/PRC-xxx -Bezeichnungen in dieser Kategorie sind:
PRC-23, 24, 29, 39, 46, 55, 56, 58, 59, 61, 97, 101, und 129.
Leider sind, (außer dem PRC-127), Informationen über diese Art der portablen Funkgeräte sehr rar. "
( " " von Alan Tasker, WA1NYR )

Frequenzbereich:
152 .. 174 MHz




Technische Daten:
Sendeleistung:
1 W
Kanäle:
2, quarzgesteuert
Antenne:
Viertelwellenstrahler 2AD6021A
Handset:
Hörer ZMN6003A
Getragen durch:
Tragegurt ZLN6024A oder
Tragetasche ZLN6025A
Benötigte Betriebsspannungen:
6 V /26 mA
1.5 V /875 mA
67.5 & 130 V / 55 mA.
auch externe 6 oder 12 V mit transistorisiertem Inverter;
auch 110-V-Netzteil
Indienststellung:
1961
