Ein PRC-25 ist montiert in |
Ein PRC-77 ist montiert in |
 |
 |

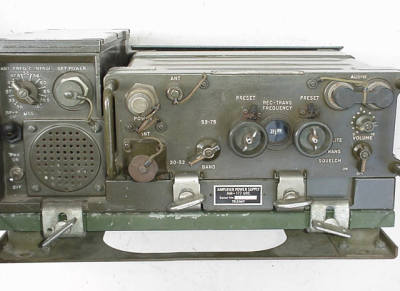

AM-2060 (Stromversorgung und Audio- Verstärker), beide zusammen auf ein:
|
 |
MT-1029 (Mounting für Fahrzeuge) montiert bilden zusammen mit |
 |
AS-1729 (Antenne), besteht aus:
MX-6707 Antennenfuß, AS-1730 unteres Antennenelement, AT-1095 oberes Antennenelement. |
 |
Fahrzeugfunkstation AN/VRC-53 bzw. AN/VRC-64 |
PRC-25 ist an anderer Stelle beschrieben.
PRC-77 ist an anderer Stelle beschrieben.
AM-2060:
Der Audio- Verstärker und die Stromversorgung der Anlage versorgt das PRC-25 mit Betriebsspannung,
und verstärkt die NF vom Funkgerät. Die Verbindung der beiden Teile übernimmt das Kabel CX-4655.
Die Batteriestromversorgung ist dabei unterbrochen.
[ AM-2060 plus Kabel CX-4655 werden auch OA-3633A/GRC genannt. ].
Außerdem kann die Antenne AS-1729 vom AM-2060 aus mit Hilfe eines 10stufigen Schalters fern- abgestimmt werden.
MT-1029:
Das Mounting hält das AM-2060 mechanisch an seinem Platz; und verbindet es mit der Fahrzeugverkabelung (Stromversorgung und
Kommunikation).
Es wird für verschiedene Geräte verwendet, von denen folgende in der Sammlung sind:
- RT-246 Fahrzeugfunkgerät;
- RT-524 Fahrzeugfunkgerät;
- AM-2060 (hier beschrieben)
- VRC-240 mobiles Flugfunkgerät;
AS-1729:
Die Antenne kann entweder manuell (Drehknopf am Antennenfuß) oder bei angeschlossenem Verbindungskabel fernbedient
(Drehknopf am AM-2060) abgestimmt werden. Sie besteht aus:
- MX-6707 Antennenfuß mit Abstimmeinheit
- AS-1730/VCR unteres Antennenelement (ca 1,60 m lang)
- AT-1095/VRC oberes Antennenelement (ca 1,33 m lang).
Das Verbindungskabel heißt CX4722A/VRC ;
Die Antenne ist als stehender Dipol (mittengespeist) konzipiert.
- Frequenzbereich:
- 30 .. 75,95 MHz
Siehe dazu auch:
Antennengruppe OE254/GRC
|
