S/E Prüfgerät SEP 35

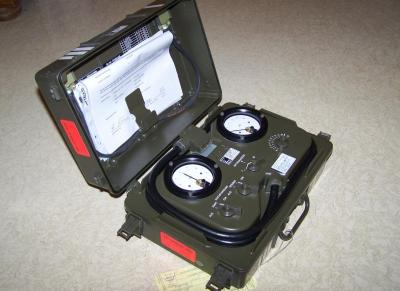

Das S/E Prüfgerät SEP 35
prüft den Funkgerätesatz SEM 35; es wird bei der Feldinstandsetzung verwendet.
Es ist in einem wasserdichten Aluminiumgehäuse eingebaut.
Da die drei für diese Fahrzeuganlagen verwendeten Messgeräte (Abstimmgerät, Prüfgerät SEM25, und
Prüfgerät BV 25/35) das gleiche Gehäuse haben, sind sie zur Unterscheidung mit weissen
Querstreifen versehen.
Dieses Gerät hat vier Querstreifen.
Es können getestet werden:
Messen von Spannungen und Strömen;
Kontrolle der Funktion von SEM 35;
Anzeige von Fehlern bis auf Baugruppen- Bereich.
Das Gerät besteht aus:
Abnehmbarem Deckel mit Zubehör
* Eingeklebte Meßwerttabelle
* Verbindungskabel W3
* Klammer für die TDV
Gehäuseunterteil mit Frontplatte. Auf dieser befinden sich:
* 2 Meßinstrumente
* Meßwahlschalter
* Schalter: Nachstimmung Empf.;
* Schalter Nachstimmung Sender;
* Mittenanzeige;
* Fest angeschlossenes Prüfkabel W1 mit Stecker P1.
|
 |
Es gibt 4 PRÜFGERÄTE SEM25 / 35, die alle im gleichen Gehäuse eingebaut sind.
Drei sind für den Test aller Komponenten der mobilen Anlage vorgesehen; das vierte testet speziell
das portable SEM-35.
Die Unterscheidung geschieht durch die Anzahl der aufgemalten Streifen :
|
 |
 |
 |
 |
| Antennenprüfgerät |
SEP 25 |
BVP 25/35 |
SEP 35 |
Antennenprüfgerät SEM 25/35 (1 Streifen) [ <= click ]
Einstellung AGAT
Messung HF Out
Messung Stehwelle
Test HF- Kabel
S/E Prüfgerät SEP 25 (zwei Streifen) [ < Click ]
Nur für SEM25
Misst Spannungen und Ströme im arbeitenden Gerät
HF- Einstellung nach Röhrenwechsel
Testet Betriebsbereitschaft
Fehler können bis auf Modul- Bereich angezeigt werden
BV-Prüfgerät BVP 25/35 (3 Streifen) [ < Click ]
Für Bordverständigungsanlage
Misst die Funktion der Verkablung einer SEM- Installation
Ohne die Zubehör-Tasche mit Kabeln und Adaptern ist ein Betrieb nicht möglich.
S/E Prüfgerät SEP 35 (4 Streifen: dieses Gerät)
Nur für SEM35
Misst Spannungen und Ströme im arbeitenden Gerät
Testet Betriebsbereitschaft
Fehler können bis auf Modul- Bereich angezeigt werden
Einige Daten:
- Maße und Gewicht des Gerätes:
- H 145 x B 345 x T 237 mm; 5.5 kg
- Innenwiderstand:
- 2.1 kOhm +- 10%
- Kabel W1:
- 1.5 m lang
- Inbetriebnahme:
- Nicht bekannt; die TDV ist von 1989; mit Bezug auf eine TDV 1967
|
