      S/E Prüfgerät SEP 25
  BVP 25/35
      EM 25











  BVP 25/35

Das

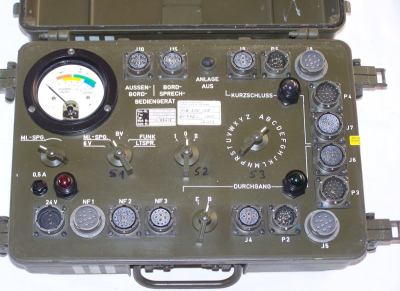

BV- Prüfgerät BV 25/35 prüft die Bordverständigungsanlage und den Fernsprechgerätesatz
der im Fahrzeug eingebauten Geräte SEM-25 und SEM-35.

Es ist in einem wasserdichten Aluminiumgehäuse eingebaut.

Da die drei für diese Fahrzeuganlagen verwendeten Messgeräte (Abstimmgerät, Prüfgerät SEM25, und Prüfgerät BV 25/35) das gleiche Gehäuse haben, sind sie zur Unterscheidung mit weissen Querstreifen versehen.
Dieses Gerät hat drei Querstreifen.

In eingebautem Zustand ist die Bordverständigungsanlage meistens mit einer Sprechfunkanlage verbunden; also werden auch ein Teil der Funktionen der Sprechfunkanlage erfasst.

Folgende Prüfungen können durchgeführt werden:

  • NF- und Steuerkabel auf Durchgang, Kurzschluss und Isolationsfehler.

  • Schaltfunktionen an BV- Bediengeräten, am Außenbord- Bediengerät, Außenbord-
        Sprechstelle und Orts- und Fernsprechgerät.

  • NF- Pegel an den Buchsen der Bordverständigungsanlage und NF- Pegel der
        Sprechfunkanlage.

  • Versorgungsspannung des BV- Verstärkers, des Transientenschutzes und des
        Außenbord- Bediengerätes.

    Das BV- Prüfgerät BV 25/35 ist druckwasserdicht und besteht aus :

    abnehmbarem Deckel und
    Gehäuseunterteil mit Frontplatte.

    Das Zubehör zum BV- Prüfgerät BV 25/35 ist in einer Segeltuchtasche verpackt; es besteht aus insgesamt 15 Teilen: Tasche und 14 Kabel, Prüfstecker und Prüfadapter.

    Es gibt 4 PRÜFGERÄTE SEM25 / 35, die alle im gleichen Gehäuse eingebaut sind.
    Drei sind für den Test aller Komponenten der mobilen Anlage vorgesehen; das vierte testet speziell das portable SEM-35.
    Die Unterscheidung geschieht durch die Anzahl der aufgemalten Streifen :

    Antennenprüfgerät
    SEP 25
    BVP 25/35
    SEP 35

    Antennenprüfgerät SEM 25/35 (1 Streifen) [ <= click ]
    Einstellung AGAT
  • Messung HF Out
  • Messung Stehwelle
  • Test HF- Kabel

    S/E Prüfgerät SEP 25 (2 Streifen) [ < Click ]
    Nur für SEM25
  • Misst Spannungen und Ströme im arbeitenden Gerät
  • HF- Einstellung nach Röhrenwechsel
  • Testet Betriebsbereitschaft
  • Fehler können bis auf Modul- Bereich angezeigt werden

    BV-Prüfgerät BVP 25/35 (3 Streifen) (siehe oben)
    Für Bordverständigungsanlage
  • Misst die Funktion der Verkablung einer SEM- Installation
  • Ohne die Zubehör-Tasche mit Kabeln und Adaptern ist ein Betrieb nicht möglich.

    S/E Prüfgerät SEP 35 (4 Streifen) [ < Click ]
    Nur für SEM35
  • Misst Spannungen und Ströme im arbeitenden Gerät
  • Testet Betriebsbereitschaft
  • Fehler können bis auf Modul- Bereich angezeigt werden




    Einige Daten:
    Maße und Gewicht des BV- Gerätes:
    H 145 x B 345 x T 237 mm; 5.5 kg
    Segeltuchtasche geschlossen:
    H 120 x B 500 x T 280 mm; 5.4 kg
    Betriebsspannung:
    21 .. 29 V
    Stromaufnahme:
    0.5 A
