Moderne Mobile FM- Geräte
DH4PY

Zur Bildergalerie







      SEM 25
Antennenabstimmgerät
SEM-35; SEM-25
      S/E Prüfgerät SEP 25

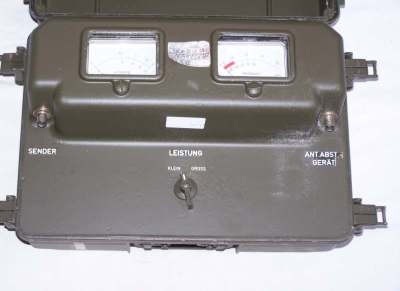

  Das Antennenabstimmgerät

wird für Fahrzeuganlagen mit SEM-25 oder SEM-35 verwendet.

Es ist in einem druckwasserdichten Aluminiumgehäuse eingebaut;
eine Stromversorgung ist nicht notwendig.

Da die drei für diese Fahrzeuganlagen verwendeten Messgeräte (Abstimmgerät, Prüfgerät SEM25, und Prüfgerät BV 25/35) das gleiche Gehäuse haben, sind sie zur Unterscheidung mit weissen Querstreifen versehen.
Dieses Gerät hat einen Querstreifen.

Im Unterteil sind 2 Messgeräte eingebaut:

  • für die Messsung der HF- Leistung und für
  • die Stehwelle.
    Ein BNC- Anschluss führt zum Funkgerät, der andere zum AGAT.

    Man kann zwischen kleiner und großer HF- Leistung umschalten.

    Im abnehmbaren Deckel befinden sich:

  • ein Dummyload,
  • drei Abstimmwerkzeuge für das AGAT,
  • und hinter einer Klappe 2 BNC- Kabel und ein BNC- Verbinder.

    Die verwendeten Breitbandantennen einer Fahrzeuganlage sind je nach Frequenz des Funkgerätes mehr oder minder fehlangepasst.
    Das AGAT passt diese Fehlanpassungen zwischen Funkgerät und Antenne an. Das AGAT ist kein automatisches Anpassgerät, es muss eingestellt werden.

    Dazu wird dieses Antennenabstimmgerät verwendet. Sollte eine Abstimmung notwendig sein, ist folgendermaßen vorzugehen:

    In 500 KHZ- Schritten, beginnend ab 26 MHz, ist das AGAT abzustimmen. Man schaltet das Antennenabstimmgerät zwischen SEM-25 (SEM-35) und AGAT. Das AGAT zeigt die Frequenz im kleinen Fenster an. Mit L und C wird auf einen möglichst guten SWR-Wert abgestimmt. Dann den nächsten 500 KHz- Schritt einstellen und abstimmen usw.

    Es gibt 4 PRÜFGERÄTE SEM25 / 35, die alle im gleichen Gehäuse eingebaut sind.
    Drei sind für den Test aller Komponenten der mobilen Anlage vorgesehen; das vierte testet speziell das portable SEM-35.
    Die Unterscheidung geschieht durch die Anzahl der aufgemalten Streifen :

    Antennenprüfgerät
    SEP 25
    BVP 25/35
    SEP 35

    Antennenprüfgerät SEM 25/35 (1 Streifen) (siehe oben)
    Einstellung AGAT
  • Messung HF Out
  • Messung Stehwelle
  • Test HF- Kabel

    S/E Prüfgerät SEP 25 (2 Streifen) [ < Click ]
    Nur für SEM25
  • Misst Spannungen und Ströme im arbeitenden Gerät
  • HF- Einstellung nach Röhrenwechsel
  • Testet Betriebsbereitschaft
  • Fehler können bis auf Modul- Bereich angezeigt werden

    BV-Prüfgerät BVP 25/35 (3 Streifen) [ <= click ]
    Für Bordverständigungsanlage
  • Misst die Funktion der Verkablung einer SEM- Installation
  • Ohne die Zubehör-Tasche mit Kabeln und Adaptern ist ein Betrieb nicht möglich.

    S/E Prüfgerät SEP 35 (4 Streifen) [ < Click ]
    Nur für SEM35
  • Misst Spannungen und Ströme im arbeitenden Gerät
  • Testet Betriebsbereitschaft
  • Fehler können bis auf Modul- Bereich angezeigt werden
