 Fox |
| SCR-585- A / SCR-585-B |
 MC-619 |
|

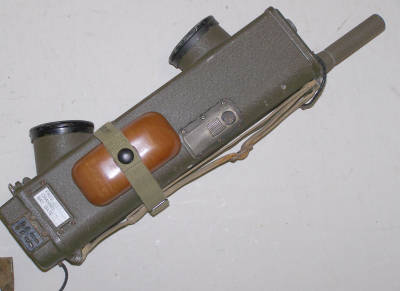

SCR-585- A / SCR-585-B ist die leicht abgewandelte Lastensegler- (Gleiter-) Version. des SCR-536/BC 611. Es gab die Versionen SCR-585-A und SCR-585-B; Die B- Version hat eine ausführlichere Dokumentation mit mehr Bildern, und möglicherweise auch technische Änderungen (?) Der PTT- Knopf wird durch einen Bowdenzug (MC-355 oder MC-365-B) bedient, der ja nach Gleitertyp unterschiedlich ist. Zur Benutzung im Gleiter werden zwei Kopfhörer (für Pilot und Co-Pilot), aber nur ein Kehlkopfmikrofon angeschlossen. Über der PTT lässt sich ein kleiner Schieber aufschieben. In dem dann zugänglichen Loch befindet sich ein Stift, der gedrückt die interne Teleskopantenne abschaltet, und die Antenne des Lastenseglers ebenfalls über diesen Pin verbindet. Ein Bowdenzug bedient die PTT über einen Mechanismus.
Der "Jones" - Anschluß am Fuß des Gerätes verbindet und versorgt das Funkgerät mit Audio und Strom aus dem Lastensegler, durch die " Radio Control Box BC-722-B". Diese übernimmt die elektrische Verbindung zum Boden des Mountings. Sie enthält :
Also hat man * eine externe Antennenverbindung durch die Öffnung hinter dem Schieber, * externe Strom- und Audioversorgung durch den Fuß des Gerätes, und * eine mechanische Bedienung der PTT. Nach Öffnen einer Verriegelung und Lösen des Halteriemens kann das Funkgerät aus dem Mounting herausgenommen werden; es kann dann als eigenständiges Handfunkgerät verwendet werden. Es wird dann wie das BC-611 durch Ausziehen der Antenne eingeschaltet; eine Lautstärkeregelung ist dann ebenfalls nicht mehr möglich.
Siehe dazu auch den englisch geschriebenen Artikel von Alan Tasker : "U.S. Military Portable Radios"  Aufzählung der verschiedenen "Bananen" der Sammlung
Technische Daten:
|
)
)
)
)
)
