ECM/FSS 209

ist ein Funkstörsimulator zu Ausbildungszwecken. Man kann damit Störungen simulieren, sowohl unbeabsichtigte als auch durch feindliche Maßnahmen.

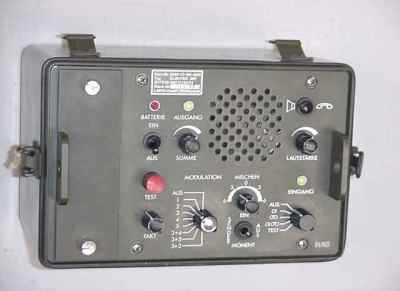

Bedienelemente, Kontrolleinrichtungen und der Mithör-Lautsprecher befinden sich auf der Frontplatte.
Die Tragetasche enthält ein Zubehörfach, in dem die Verbindungskabel zum Anschluß an die Geräte untergebracht sind.

Das Gerät wird zwischen Handapparat und Mikrofoneingang des Transceivers oder einer Lehranlage geschaltet. Die Störsignale werden zum Mikrofonsignal zugemischt, wobei Sprache und Störsignal in verschiedenen Verhältnissen gemischt werden können.
Zusätzlich können weitere Signale vom Tonband und/oder einer weiteren Quelle eingespielt werden, die ebenfalls zugemischt werden können.

Vorgesehene Funkgeräte:

SEM-25

SEM-35

Schreibfunkgerätesatz 100 W oder 400 W

Eingebaute Störsignale:

1) Tastung des Senders durch Zufallsgenerator mit A1- Signalen

2) Überlagerung des Eingangssignals durch Zufallsgenerator mit A2- Signalen.

3) Überlagerung des Eingangssignals mit Rauschen

4) Überlagerung des Eingangssignals mit Mehrtonsignal

5) Überlagerung des Eingangssignals mit Dudelsackton

6) Kombination von 3) und 2)

7) Kombination von 3) und 4)

8) Kombination von 3) und 5)

Reglung der Signale:

Die Taktfrequenz und der

Pegel können geregelt werden.

Zumischung möglich von:

Externem Mikrofon

Tonbandsignalen

Beiden Kombiniert

Das Ausgangssignal geht an:

angeschlossenes Funkgerät und an

eingebauten Lautsprecher oder Handapparat

Betrieb durch:

6 Monozellen

Zubehör:

4 Anschlußkabel

Tragetasche

Eingangsimpedanz:

Standard-Kohlemikrofon 100 mV/150 Ohm

für andere NF-Quellen : 300 mV/15 K Ohm

Pegelanzeige:

durch Leuchtdioden

Stromversorgung:

6 Monozellen
