  RT-1196/PRC-6T

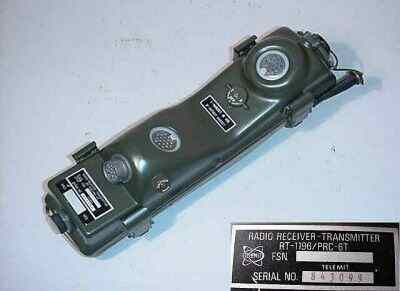

Die Form dieser hier vorliegenden "Banane" dürfte wohl jedem bekannt sein. Im Gegensatz zu den bekannten Röhrenbestückten PRC-6 und PRC-6/6 ist sie bei gleichem Gehäuse aber volltransistorisiert.

Wie das PRC-6 ist das Gerät einkanalig, und die Frequenz wird wie beim PRC-6 durch Umstecken des Quarzes und Neuabgleich eingestellt.
Die Module sehen denen des PRC-6 sehr ähnlich.

Dieses Modell wurde durch die Firma Telemit nur für den Einsatz in damals befreundeten Ländern hergestellt- in der NATO wurde es nie verwendet. Es liegt hier in zwei Versionen vor:
  • "neutrale" Beschriftung: "Telemit"
  • Namensschild österreichisches Bundesheer

    Funktion:

    PRC-6T
    ist ein tragbares Funkgerät kleiner Leistung zur Verständigung über kurze Entfernungen. Betriebsart ist F3.
    Die Bedienungselemente sind so angeordnet, daß es wie ein Handapparat gehalten werden kann. Durch einen zusätzlichen Handapparat (mit dynamischem Mikrofon) und die am Gehäuse angebrachten Tragegurte kann es auch leichter bedient werden, indem man es über der Schulter trägt.


     Aufzählung der verschiedenen "Bananen" der Sammlung

     Vergleiche PRC-6, PRC-6/6, PRC-6T, PRC-6T/180

    Frequenzbereich:

    47 ... 55,4 MHz.
    1 Kanal kann durch Auswechseln eines Quarzes und Neuabstimmung ausgewählt werden. Die Anleitung zur Abstimmung ist auf der Innenseite der Rückwand abgedruckt, wie beim PRC-6.





    Technische Daten:

    Sendeleistung
    500 mW
    Kanäle
    1
    Mögliche Anzahl der Kanäle
    174
    Kanalabstand
    50 kHz
    Frequenzhub:
    +- 15 kHz.
    Stromversorgung:
    12 V ( 8 Monozellen )
    Betriebsdauer pro Batteriesatz
    30 Std bei Sende/Empfangsverhältnis 1 : 9
    Empfindlichkeit
    unter 1,0 µV bei Rauschabstand 20 dB
    Modulationsart
    FM (F3)
    Betriebsart
    Telephonie, Wechselsprechen
    Antenne
    Blattantenne 65 cm
    Reichweite
    3 km, geländeabhängig
    Teile des Funkgerätes:
    Funkgerät, Handapparat H-33 F/PT, Blattantenne, Tragegurte
    Maße + Gewichte:
    Funkgerät: L/B/H: 38,0 x 11,0 x 16,0 cm, 3 kg ohne Handapparat.
