Zur Entwicklung:

Das amerikanische einkanalige tragbare Funkgerät PRC-6 wurde in gleichem Gehäuse immer wieder modernisiert. Die Bundesqwehr erweiterte es auf 6 Kanäle und nannte es PRC-6/6.
Die Firma Telemit baute ein einkanaliges transistorisiertes Gerät mit der Bezeichnung PRC-6T, außerdem baute Telemit das hier gezeigte

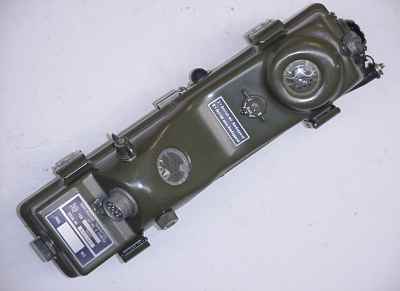

AN/PRC-6/180/GY , eine 180-Kanal-"Banane".

Sowohl PRC-6T als auch PRC-6/180 wurden für damals befreundete Staaten gebaut- sie kamen in der NATO nicht in den Einsatz. Deshalb sind sie hier sehr selten zu finden.
Als transistorisiertes Gerät ist nur eine Versorgungsspannung von 12 V nötig, die aus Monozellen gewonnen wird. ( Vgl dazu die Batterie zu
PRC-6 und PRC-6/6, die 90 V, 45 V, 4.5 V und 1.5 V zur Verfügung stellen muß.)

Mir stand ein Chassis zur Verfügung; und ein Leergehäuse der Fa. Telemit.
Das Chassis wurde eingebaut, und der kHz- Umschalter an die im Original richtige Stelle gesetzt.
Beim Originalgerät werden die MHz- Sprünge mit einem Drehschalter geschaltet, der anstelle der BNC- Buchse eingebaut ist. Da dieser nicht vorhanden ist, können die MHz nur innen im Gerät geschaltet werden.


 Aufzählung der verschiedenen "Bananen" der Sammlung

Frequenzbereich:
47.00 ... 55.95 MHz




Technische Daten:
Kanäle:
180
Frequenzaufbereitung:
Synthesizer
Kanalabstand:
50 kHz
HF-Leistung:
500 mW
Frequenzabweichung:
10.5 kHz
Squelch:
150 Hz Tonsquelch, abschaltbar
Empfindlichkeit:
1.0 µV bei 20 dB
Betriebsbereich:
-30 bis +60 °
Betriebszeit:
ca 25 Std bei 9:1 Verhältnis Senden/Empfang
Betriebsspannung:
12 V ( 8 Monozellen )
Größe und Gewicht:
375 x 108 x 120 mm, ca. 3 kg
