      PRM4031
  UK/PRC-320
      PRC-2000

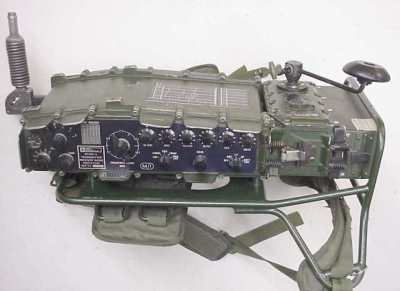

  UK/PRC-320

ist ein Britisches volltransistorisiertes Hf- Funkgerät der Clansman *- Serie, das von der Firma Plessey entwickelt und gebaut wurde. Als mobiles Gerät wird es UK/PRC-321 genannt.

Es wird von Patrouillen und Spezialeinheiten verwendet und stellt Verbindungen über Bodenwelle bis 30 und über Raumwelle bis 320 km her.

Im früheren Jugoslawien ( wo dieses Gerät auch herstammt) wurde es "KORNJACA = Schildkröte" genannt.

In den Tragerahmen passen entweder:

  • Transceiver, Handlader, Batterie 24V, 1 Ah oder
  • Transceiver, Batterie 24V, 4Ah

    In einem speziellen Rucksack kann das Funkgerät geschützt getragen werden.

    Folgendes Zubehör ist für die Clansman- Serie vorhanden:
        >> KLICK <<


    * Die Clansman- Serie
    war bei der Britischen Armee von 1976 bis 2010 in Einsatz. Sie soll die Verbindung von den Hauptquartieren zu den kämpfenden Einheiten sicherstellen. Sie beinhaltet 9
    (oder 10) Funkgeräte und das Zubehör. (Der PRC-350 wird in manchen Quellen zu der Clansman- Serie gezählt, in manchen nicht).
    Die Funkgeräte sind:

    Kurzwellengeräte:
  • UK/PRC 316
  • UK/PRC 319
  • UK/PRC-320
  • UK/VRC 321
  • UK/VRC 322

    Geräte im taktischen Band:
  • UK/PRC 349
  • UK/PRC 350
  • UK/PRC 351/352
  • UK/VRC 353

    UHF- Gerät:
  • UK/PRC 344


    Frequenzbereich:
    2 ... 29.999 MHz




    Technische Daten:
    HF- Leistung:
    30 oder 3 W; AM: 7.5 W
    Kanalabstand:
    100 Hz
    Kanäle:
    280.000
    Modulation:
    USB, AM, CW breit (2900 Hz), CW schmal ( 400 Hz)
    Empfindlichkeit:
    SSB und CW schmal 1.7µV bei 20 dB
    AM 7.5 µV bei 20 dB
    Reichweite:
    Stabantenne 2.4 M 30 km
    Dipolantenne 320 km
    Stromversorgung:
    20 ... 32 V
    Stromverbrauch:
    Empfang 175 mA
    Kleine Leistung 1.2 A
    Große Leistung 2.5 A
    Batterie:
    NiCad 24V, 1 Ah oder
    NiCad 24V, 4 Ah
    Maße und Gewicht:
    330 x 250 x 90mm, 11 kg
    Einführung:
    1971
    Geschichtliches:
    WK II bis 1976: Larkspur- Serie
    1976 bis 2010: Clansman- Serie
    Ab 2010: Bowman- Serie
