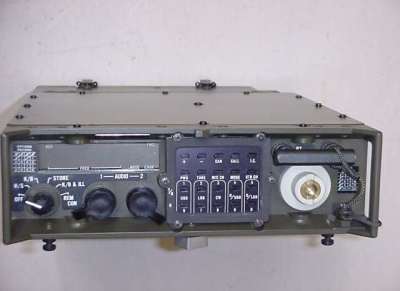

  PRC-2000 ( auch Callpack RT-2000 )

wurde in Großbritannien von der Firma M.E.L. / Philips gebaut. Es ist ein für tragbaren und mobilen Betrieb entwickeltes volltransistorisiertes Funkgerät aus den späten 80ern. Es wurde im Falklandkrieg erwähnt, dort vorgeschlagene Verbesserungen wurden dann verwirklicht.

  • Das Gehäuse besteht aus Aluminiumdruckguß.
  • Wasserdicht 2 Std. lang in 1 m Wassertiefe.
  • Die modulare Schaltung ist auf Epoxydharz- Platinen aufgebaut.
  • Das Gerät ist komplett rechnergesteuert.
  • Alle Einstellungen geschehen durch Up / Down- Schalter.
  • Die Anzeige ist ein von hinten beleuchtetes LCD- Feld.
  • Der eingebaute Antennentuner stimmt nur Stabantennen ab; bei    Verwendung von anderen Antennen (Z.B. bei Mobilbetrieb) wird die    BNC- Brücke zwischen Transceiver und Tuner entfernt, und die    Antenne direkt mit dem Ausgang des Transceivers verbunden.
  • Ein Sprachprozessor ist eingebaut.
  • Mit einem speziellen Handhörer können 9 der 10 Speicherkanäle    abgerufen werden.
  • Fernbedienung bis zu 3 km Entfernung ist möglich.
  • Sprachverschlüsselung und Datenfunk ist möglich.
  • Sprechverbindung zwischen Anschlüssen Audio 1 und Audio 2 möglich.
  • Reichhaltiges Zubehör ist lieferbar.

  • Verschiedene Schutzschaltungen gegen:
      > Offene oder kurzgeschlossene Antenne
      > Einstrahlung starker Sender in der Nähe
      > Kurzschluß des Audioausgangs
      > Verpolung der Speisespannung
  • Das LCD- Display zeigt an:
      > RT-2000 Konfiguration und eingestellte Optionen
      > Kanalfrequenz und -nummer; Modulation
      > Gewählte Ausgangsleistung
      > Gemessene HF- Leistung forward und reverse
      > Stärke des Empfangssignals
      > Warnungen
      > Fehleranzeigen
      > Diagnoseanzeigen


    In erster Linie wird es als tragbares Gerät mit NiCad- Batterie, Handhörer und Stabantenne verwendet.


    GRC-2000 ist die mobile Ausführung. Dazu wird die Batterie durch eine Stromversorgung in den gleichen Abmessungen wie die Batterie ersetzt:
    Ba1201
    [ < click ]


    und das Funkgerät auf einem Mounting mit Schnellverschlüssen befestigt. Die Stromversorgung wandelt Spannungen zwischen 10 und 30 V DC auf die benötigten 14 V DC um.

    Zum mobilen Gerät existieren zwei Endstufen: 100 oder 400 W mit Abstimmung. Diese werden mit dem gleichen Kabel gesteuert, das auch die die HF zur Endstufe leitet; so wird nur ein Kabel benötigt.

    ATU und Endstufe AM 623
    [ < click ]


    Die kombinierte Atu / Endstufe AM 623 ist ein relativ großes und schweres Gerät.
    Nach Anschluß an das PRC-2000 zeigt dieses drei vorhandene Ausgangsleistung an: 2, 20, 100W.
    Es kann eine Stabantenne aufgeschraubt werden; nach Aufsetzen des Dipol- Adapters AB-621 auch eine Dipolantenne.

    Field Test Set TS2010/01
    [ < click ]


    Dieser Test Set kann mit den beigelegten 5 Adapter- Kabeln 15 verschiedene Parameter messen (siehe Bildergalerie).

    Der PRC-2000 hat die gleichen Befestigungen wie verschiedene Belgische und Holländische Geräte. Sie benutzen das gleiche Mounting und die gleiche Batterie.

    Frequenzbereich:
    1.6 ... 30.000 MHz




    Technische Daten:
    Kanalabstand:
    100 Hz
    Kanäle:
    284.000
    Speicherkanäle:
    10
    Leistung:
    4 W oder 20 W
    Modulationen:
    LSB, USB, CW, FSKL/FSKU
    Empfindlichkeit:
    0.6 µV @ 10dB
    Audiofrequenz:
    350 .. 3250 Hz
    NF-Leistung:
    150 mW @ 75 Ohm; 2 W @ 4 Ohm externer Lautsprecher
    Reichweite:
    30 ... 50 km
    Antennen:
    2.4m- Stabantenne (portabel)
    3.6m- Fahrzeugantenne
    1/4- Lambda und 3/4- Lambda Langdrahtantenne
    Stromversorgung:
    tragbar: Akku 14.4 V; 4 Ah
    mobil: 10 ... 30 V
    Verbrauch:
    60 W (Senden)
    3 W (Empfang)
