  TW 100 F

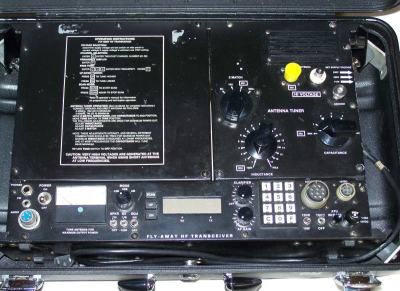

Der " TW 100 F Fly Away Transceiver " wurde von Transworld gebaut.
Er wurde unter Anderem vom Amerikanischen Außenministerium (State Department) benutzt.

Es ist ein kompakter, volltransistorisierter, Synthesizer- gesteuerter SSB- Transceiver für den Frequenzbereich von 1.6 bis 30 MHz; der Kanalabstand ist 100 Hz.

Der Transceiver ist in einem Aluminiumkoffer eingebaut, und durch 4 Gummi- Schockabsorber gesichert. Der Koffer kann infolge seiner Größe unter den Flugzeugsitz verstaut werden.

TW 100 F
[ < klick ]


Es sind 100 Speicherkanäle vorhanden, 2 bis 98 Kanäle können gescannt werden.
Die Sendeleistung beträgt 10 bzw 125 W.

Alle Bedienungselemente befinden sich auf der Frontplatte: die Frequenz
(6 Zeichen) wird über die Tastatur eingegeben.

Die Stromversorgung beträgt 12V DC oder 115, 230 oder 240V AC bei 50, 60 oder 400 Hz. Bei DC sollte die Spannung nie unter 11V abfallen.

Die Schaltungen sind in sechs Druckguss- Behältern untergebracht, und mit SMA- Steckern verbunden (Siehe Bildergalerie).

Die eingebaute ATU wird per Hand bedient, und kann eine Vielzahl von Stabantennen, Drahtantennen, Dipole, und andere 50-Ohm- Antennen abstimmen.
Es existieren Schutzschaltungen gegen Antennenfehlanpassung, wie offener oder kurzgeschlossener Antennenausgang.
Abstimmungsprozedur: HIER

Das Zubehör ist in zwei Kunsstofftaschen innerhalb des Koffers untergebracht. Ein Handset, eine Drahtantenne, Verbindungskabel, Adapter für verschiedene Stromversorgungen sind Teil des Zubehörs. Innerhalb von Minuten kann das Gerät einsatzbereit sein.
Einzelteile des Zubehörs: HIER

Normalerweise wird das Gerät im Koffer betrieben, es kann jedoch schnell durch Lösen von 4 Flügelschrauben an den Schockabsorbern herausgenommen werden.

Zusätzlich stehen an optionalem Zubehör zur Verfügung (nicht vorhanden):

  • TW5201 Fernbedienung
  • TW5800 Telephonkoppler
  • TW5500 RTTY Terminal
  • AT100 Externe ATU
  • TW100PP Portable DC- Stromversorgung im Koffer.

    Frequenzbereich:
    1.6 ... 30 MHz




    Technische Daten:
    Sendeleistung:
    10 bzw 125W
    Frequenzabstand:
    100 Hz
    Speicherkanäle:
    100, simplex und halb-duplex
    Antennenimpedanz:
    6, 12, 50 oder 120 Ohm
    Modulationsarten:
    A3J, (USB und LSB), A3H (AM), A1 (CW), optional F1 (RTTY).
    Stromverbrauch bei 13.6V, 125W und SSB:
    Empfang 600 mA; Senden 12 A
    NF Ausgang:
    4W an 3 Ohm (interner Lautsprecher)
    Transceiver, Größe und Gewicht:
    43,2 x 14 x 28,7 cm, 10 kg
    Koffer, Größe und Gewicht:
    53 x 18 x 33 cm; 14 kg
    Baujahr:
    vermutlich 1990 (das Handbuch ist von 1990)
