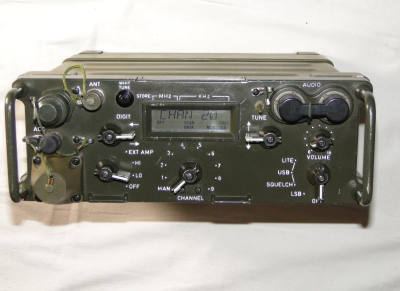

PRC-1099
ist ein portabler Kuzwellentransceiver, gebaut von
Transworld Communications, USA ©
Die technischen Daten (siehe unten) sind die gleichen wie bei seinem unten beschriebenen Nachfolger PRC-1099A;
jedoch hat er noch nicht die weitergehenden Menus (zB ALE) wie der PRC-1099A.
Das Handbuch datiert von 1988.
Beide Geräte sehen optisch identisch aus, jedoch hat der PRC-1099A ein ausführlicheres Display
(siehe Bildergalerie).
PRC-1099A (Transceiver) und PRC-PS (Stromversorgung)
PRC-1099A ist, ebenfalls wie sein Vorgänger, ein tragbarer KW- Transceiver. Er leistet 20W über den Frequenzbereich von 1.6 bis 30 MHz bei einer Auflösung
von 10 Hz.
Er ist Teil eines modularen Gerätesatzes, der mit verschiedenen Zusätzen und
Erweiterungen eine Reihe von portablen, mobilen und Basisstationen bilden kann,
wobei der Manpack PRC-1099A immer das Grundgerät ist.
Dieses Grundgerät kann bei allen Zusammensetzungen schnell entnommen, und als
portables Gerät verwendet werden.
Der PRC-1099A kann fernbedient werden, und wird entweder von der Front, oder per Computer programmiert.
Das Gehäuse hat die gleiche Form, die gleichen Abmessungen und fast die gleiche Front wie der PRC-25 / 77. Auch der
Batterieanschluß auf der Unterseite ist gleich. Für portablen Betrieb kann so das Tragegestell des
PRC-25 oder PRC-77 verwendet werden.
Verschiedene aufladbare oder Primärbatterien sind vorgesehen.
Viele Funktionen werden durch einen Selbsttest geprüft.
Die automatische Antennenabstimmung stimmt die an den Antennenfuß angeschlossene 3m- Stabantenne oder Drahtantenne über den
vollen Frequenzbereich von 1.6 bis 30 MHz ab; die ATU funktioniert nicht am BNC- Anschluß.
Bis 100 Frequenzen werden vom Tuner automatisch gespeichert,
um deren Abstimmung schnell und geräuschlos abrufen zu können.
Eine automatische Umschaltung auf BNC erfolgt, wenn die Stabantenne (oder der Adapter für
Langdrahtantennen) entfernt wird.
Weil der PRC-1099A mikrokontroller-gesteuert ist und ein eingebautes MFSK- Modem hat, kann er ohne zusätzliche Hardware für
Automatic Link
Establishment verwendet werden.
ALE hat sich zur automatischen Verbindungsaufnahme zwischen Funkgeräten etabliert.
Es werden entweder international festgelegte Frequenzen abgescannt, oder das Funkgerät sendet auf diesen Frequenzen, unter Verwendung
einer unverwechselbaren ALE- Adresse.
Bei Empfang eines ALE- Signals antwortet das Funkgerät. Bei Herstellung eines Kontaktes wird der Operator verständigt. Ist die
Verständigung schlecht, nehmen die Geräte die Suche nach einer besseren Frequenz wieder auf. So wird automatisch immer eine
möglichst störungsfreie Verbindung gewährleistet.
Der portable Gerätesatz besteht aus:
Radio Set PRC-1099A, bestehend aus Transceiver, Batteriebox CY-2562 und
Batterie;
Tragegestell ST-138;
Tragetasche CW-503 für:
Antenne AT-271A,
Antennenfuß AB-591,
Handhörer H-250/U.
Die Sammlung enthält das komplette Manpack mit dem Batterielade- und Versorgungsgerät PRC-PS.
Zum Betrieb der beiden Geräte zusammen wird benötigt:
AC- Stromkabel oder
DC- Stromkabel;
Verbindungskabel PRC-1099A / PRC-PA.
Zusätzlich sind vorhanden:
12V- Verbindungs/Ladekabel PRC-CA 12V
Long wire adapter PRC 1099LWA.
Dieser wird anstelle der Stabantenne in den Antennenfuß geschraubt. Damit
können auch
dort angeschlossene Langdrahtantennen abgestimmt werden.
 |
PRC-1099A;
mit Batterielade/Versorgungsgerät
PRC-PS
[ <-- Click ] |
Stromversorgung / Ladegerät / Lautsprecher PRC-PS:
Der PRC-PS ist die Stromversorgung und ein doppeltes Batterieladegerät für den PRC-1099.
Das Gerät besteht aus Ladegerät PRC-PS und Batteriebehälter CY-2562. Es dient außerdem als Lautsprecher mit Lautstärkeregler.
Wenn mit dem PRC-1099 verbunden, kann dieser sowohl
durch den PRC-PS betrieben werden, als auch dessen Akku aufgeladen werden. Gleichzeitig kann ein zweiter
Akku hinten am PRC-PC geladen werden.
Die Akkus werden bis zu einer festgelegten Voltzahl schnellgeladen. Danach wird der Ladestrom allmählich
reduziert, bis der Ladestrom auf 1/10 des Nominalstroms abgefallen ist; dadurch wird die volle Kapazität erreicht.
Außerdem ist ein Mounting vorhanden.
Dieses ist nicht das originale von Transworld, sondern ein Mounting AM-2060, das komplett
auf den PRC-1099 (oder den PRC-1099A) umgerüstet wurde.
 |
Mounting
[ <-- Click ]
zu Vergleichen mit dem AM-2060 siehe die Bildergalerie
|
- Frequenzbereich:
- 1.6 ... 30 MHz
Technische Daten Transceiver:
- Ausgangsleistung:
- 5 und 20 W (als manpack)
- 5, 20, 100 oder 400W (als mobile Ausführung)
- Kanäle:
- 2.840.000
- Kanalabstand:
- 10 Hz
- Speicherkanäle:
- 100
- Modulation:
- USB, LSB, CW, AME; simplex oder halb- simplex
- Empfindlichkeit:
- 0.5 µV bei 10 dB
- NF- Leistung:
- 500 mW bei 16 Ohm
- Antennenabstimmung:
- automatisch
- Abstimmzeit:
- bis 3 Sekunden bei Erstabstimmung,
- 20 ms bei Speicherkanälen
- Antennen:
- Stabantenne At-271 A/U
- Langdrahtantenne
- Antennenanschlüsse:
- Stabantenne, BNC (für Dipolantennen)
- Betriebsspannung:
- 11 .. 15V DC
- Batteriepack:
- BB-LA6 Blei- Calzium oder BA/5598/U Lithium
- Größe:
- 28.2 x 10.5 x 23.5 cm (ohne Batteriepack)
- Gewicht:
- 4.4 kg (ohne Batteriepack)
- Handbuch:
- PRC-1099: 1988
- PRC-1099A: 1993
Technische Daten PRC-PS:
- Stromversorgung:
- 110 / 220V AC oder 20 .. 30V DC
- Eingangsstrom:
- 1.5A bei 110V AC; 750 mA bei 220V AC; 9A bei 20 .. 30V;
- Gegen Verpolung und Kurzschluß geschützt
- Versorgungsspannung TRX:
- 12V
- Versorgungsstrom TRX:
- 6A max
- Ladespannung:
- 14V
- Ladestrom:
- 1.1 A
- Anzeigen:
- Power On
- Fault
- Charging
- Ready
- Bedienungselemente:
- Power an/aus
- Reset- Knopf für jeden Ladekreis
- Lautstärkeregelung
|
