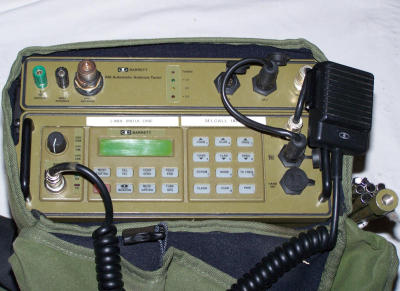

  Barrett 940

ist ein Australisches Manpack, das für Gebrauch bei Behörden, aber nicht für die Armee konzipiert ist.

Es handelt sich um einen leichten, robusten, tragbaren KW- Transceiver, der unter schwierigen Bedingungen und begrenzter Stromversorgung benutzt werden kann.

Die Technologie des Barrett 900 wurde zum Vorbild genommen. Damit füllt das Gerät eine Lücke zwischen portablen Geräten mit begrenzten Funktionen, und Geräten mit militärischen Spezifikationen.

Es wurde großen Wert auf Flexibilität gelegt.

Der Barrett 940 kann in vielen Konfigurationen benutzt werden:

  • Als Manpack ist das Gerät mit dem angeclippten Akku und der Segeltuch-
    tasche unabhängig. In dieser Konfiguration kann eine schnell einsetzbare endgespeiste Drahtantenne benutzt werden, die die Wirksamkeit der traditionellen Stabantenne weit übertrifft.

  • Als temporäre Basisstation oder mobilen Betrieb wird eine optionale Stromversorgung mit Zigarettenanzünder- Stecker und Anschlußklammern verwendet. So ist der Betrieb aus der Autobatterie oder einem 12V- Netzteil möglich.

  • Der BNC- Anschluss auf der Frontseite wird für abgestimmte Dipolantennen, Breitbandantennen für Basisbetrieb oder manuell abgestimmte Fahrzeugantennen verwendet.

  • Die optionale ATU wird an den Transceiver angeclippt, und stimmt vollautomatisch Langdrahtantennen oder die optionale faltbare Stabantenne ab.

  • Die Programmierung kann durch einen PC erfolgen, der an die RS-232- Schnittstelle auf der Front angeschlossen wird. Auch können alle Programminformationen geclont werden.

  • Eine optionale Klappe mit Tragegriff, die auf die Oberseite geclippt wird, dient zu zusätzlichem Schutz, und nimmt das Mikrophon, das Stromkabel und das Antennensystem auf.

  • Weitere optionale Merkmale sind Selektivruf, Pagecall und Telcall. Damit können Telephonanrufe über Basisstationen weitergeleitet werden, die mit dem Barrett 660 oder 960 Telephon- Verbindungssystem ausgestattet sind.

  • Als Zubehör sind eine endgespeiste Dipolantenne, eine endgespeiste Eindraht- Antenne, ein Handset anstelle des Lautsprechers, Morsetaste und Kopfhörer zu bekommen.

  • Standardmerkmale sind zB das eingebaute Testprogramm (BITE), Anzeige der Batterieleistung, Anzeige von Stehwelle und Ausgangsleistung, und eine variable Hintergrundbeleuchtung des Displays.

    Frequenzbereich:
    Senden: 1.6 ... 30 MHz
    Empfang: 500 kHz ... 30 MHz




    Technische Daten:
    HF- Leistung:
    bis 35 W
    Programmierbare Kanäle:
    450 (Simplex oder Semi- Duplex)
    Betriebsarten:
    USB (J3E) LSB (J3E), AM (H3E), CW (J2A)
    Frequenzauflösung:
    10 Hz im Programm- Modus;
    1 Hz als durchstimmbarer Empfänger
    Empfindlichkeit:
    0.25 µV bei 10 dB
    Audio- Leistung:
    4 W bei 4 Ohm; 2 W bei 8 Ohm
    Frequenzbereich bei verschiedenen Antennen:
    1.5m- Stabantenne: 5 .. 30 MHz
    3m- Stabantenne: 2 .. 30 MHz
    10m- Langdraht: 1.6 .. 30 MHz
    Betriebsspannung:
    12 V
    Stromverbrauch:
    Empfang 595 mA
    Senden 5A
    Betriebstemperatur:
    -30°C ... +55°C
    Gewicht:
    Transceiver: 3.9 kg
    Akkupack: 13 Ah NiMh 2.7 kg
    Optionale ATU 940: 1.8 kg
