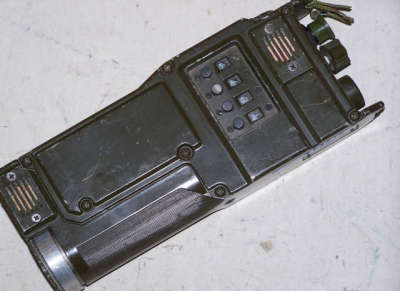

  PRC-614 B

wurde als Nachfolger des PRC-604 in Israel gebaut. Das PRC-604 hatte nur sechs Qauarzkanäle. Deshalb wurde das Synthsizer- Gerät PRC-614 entwickelt und 1979 in der Israelischen Armee eingeführt.
Das vorhandene Gerät wurde unter Lizenz von S.A.I.T. in Belgien gebaut.
Dort heißt es RT 614B.

Es wurde fast ausschließlich mit Handhörer benutzt und einem kleinen Rucksack getragen.
Das Funkgerät mit gleicher Technik und Aussehen auf 36 .. 53 MHz heißt PRC-613.

Funkfreund Clemens teilt mit:
Ohne oder mit 150 Hz bzw Pilotton kann mit:
PRC 80, PRC 77, SEM 25/35 und 70/80/90 u.93 zusammengearbeitet werden.

* Senden : Gerät moduliert mit Ton 150 Hz / Pilotton, um die
   Rauschsperre der Gegenstelle zu öffnen.
* Empfang : Stellung Squelch, Squelch öffnet bei jedem Träger
   ( mit oder ohne 150 Hz Ton ).

Frequenzbereich:
laut Beschreibung: 53 .. 76 MHz
schaltbar: 60.00 .. 79.975 MHz




Technische Daten:
HF- Leistung:
1 W
Kanalabstand:
25 kHz
Sqelch:
Tonsquelch 150 Hz
Frequenzeinstellung:
Drucktasten
Benötigte Betriebsspannung:
10 .. 14 V
Verbrauch:
90 mA (Empfang)
285 mA (Senden)
