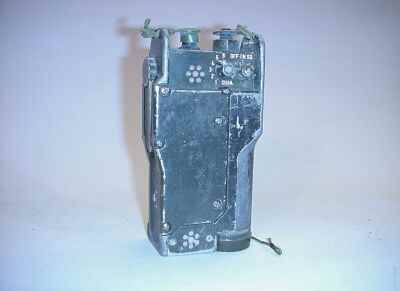

  PRC-604:

Es gibt kaum Informationen über diese Gerät. Es wurde in Israel als moderner Nachfolger des PRC-6/6 entwickelt.

In der Technik und im Aussehen gleich ist das PRC-601 mit einem Frequenzbereiche von 36 .. 53 MHz.

Frequenzbereich:
53...76 MHz, 6 Quarzkanäle



Sonstiges

Akkus von FSE38/58 können benutzt werden.

Quarzinfos:

Infos von : Ralph, DG7FBR ( tnx, Ralph ! )
=====================
Quarzspezifikationen des Tadiran PRC602/604
Die grundsätzliche Frequenzerzeugung geschieht wie bei so vielen Mil-Geräten als Quarzoszilator für den RX , der TX ist prinzipiell freischwingend , rastet aber über eine AFC auf die Sollfrequenz (zb. PRC 8/9/10)
Die ZF beträgt 21,4 MHZ und der Quarz schwingt somit über der Arbeitsfrequenz , dies ist wichtig sonst rastet der TX nicht !

Nun zu den Quarzen :

Mil Spezifikation nach : C-3098
Quarztype : CR-83U (Fertigungsbereich 50-125MHZ)
Halter : HC25U
Toleranz : +/- 20 ppm
Betrieb : Serienresonanz 5. Oberton
Temperaturbereich : -55° C bis + 105°C
Art : AT-Schnitt

Die orginal isra.Combat-Frequenzen waren :
K1 : 54,50
K2 : 60,90
K3 : 63,30
K4 : 69,45
K5 : 70,10
K6 : 73,60

Der OSC ist aber sehr gütlich und arbeitet sauber auch mit anderen Quarzen beim 5. Oberton! Obwohl ziemlich alle Exemplare die auf dem deutschen Surplusmarkt aufgetaucht sind in einem äußerlich ziemlich ramponierten Zustand sind , scheint wohl der Inhalt eher sehr hochwertig zu sein! Voll mit Quarzen bestückte Geräte sind wohl eher selten und sicher auf die Dämlichkeit der isra.Inst.Bat. zu schieben , denn eigentlich sollten sie eher unbrauchbar gemacht werden.
Der Rx ist ne Wucht ca 0,5 uV !!!! und das über den ganzen Arbeitsbereich von 20 MHZ.
