FuG 8b (SEL)
Bei Polizei und Sicherheitsbehörden heißt dieses Funkgerät FuG 8b. Es ist aber für
einen sehr breiten Einsatzbereich gedacht.

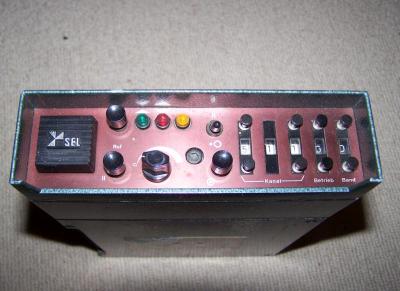

Das hier vorhandene Gerät wurde Bei SEL unter der Bezeichnung
SEM/F 217 - 820 GW hergestellt, und bei
einem Stromversorgungsunternehmen betrieben.
Es ist ein Sprechfunkgerät für den 4m- Bereich. Es wird sowohl mobil als auch ortsfest für den nichtöffentlichen
beweglichen Landfunkdienst eingesetzt.
Es ist sehr klein, kann sogar in den Radioausschnitt eingebaut werden; und voll elektronisch
(es werden keine Relais verwendet).
Der flexible Synthesizer erlaubt einen Frequenzraster von 12.5, 20 und 25 kHz.
Die Sendezeit wird automatisch begrenzt.
Ein schnelles Datenübertragungssystem kann angeschlossen werden.
Kennungssysteme können angeschlossen werden.
Die Sendeleistung wird elektronisch konstant gehalten; die Endstufe ist gegen
hohe Temperaturen, Strom- und Spannungsschwankungen geschützt.
Das Gerät ist gegen Verpolung und Überspannung bis 30V geschützt.
Die NF- Endstufe ist dauerkurzschlussfest und gegen Übertemperatur geschützt.
20 Speicherkanäle können ausgewählt werden aus:
320 Einzelfrequenzen (bei Wechselsprechen) oder
120 Frequenzpaaren (bei Gegensprechen zwischen Ober- und Unterband)
Das Gerät besteht aus:
Geräteblock SEM/F 217 (S/E- Gerät),
Bediengerät BG 217-1 ,
Verbindungskabel in 3 Längen: 1,5, 5 oder 10m. (Hier nicht vorhanden).
Der Geräteblock
enthält Sender, Empfänger und Duplexweiche für den
gleichzeitigen Betrieb von Sender und Empfänger an einer Antenne.
Alle Baugruppen können abgeschlossen geprüft werden, und ohne Nachzugleichen ausgewechselt werden.
Das Bediengerät
enthält die Anzeige und Bedienelemente.
An ihm können angeschlossen werden:
* Handapparat
* Mikrofon
* Sendetaste
* Fahrzeuglautsprecher
* Notruftaste
* Anruf- Zusatzschaltung für Aussen- Signalisierung
 |
 |
Die Kradanlage FuG 8
[ << click ] |
besteht aus dem Grundgerät FuG 8b, das über dem Hinterrad in ein wasserdichtes Gehäuse
eingesetzt wird (das auch die Antenne trägt), und aus dem
Bediengerät Krad-1.
Dieses ist ein einem wasserdichten Gehäuse eingebaut, das am Lenker befestigt wird.
Auf der Frontplatte sind folgende Elemente angeordnet:
Ein/Ausschalter, kombiniert mit Rauschsperre;
Betriebsartenschalter für Wechsel- und Gegensprecharten;
Lautstärkeregler;
Kanalschalter für Einer- und Zehner- Kanalnummern:
gelbe Leuchtdiode zeigt Einschaltzustand an;
grüne Leuchtdiode zeigt Sendertastung;
rote Leuchtdiode zeigt den belegten Kanal.
Ein Anschluss am Steckergehäuse zum Funkgerät dient zum 2. Anschluss eines
Handapparates mit PTT.
Ein optionaler Tragekoffer ist für den portablen Betrieb bestimmt.
In diesen Koffer passen
Geräte von SEL, Teletron und Telefunken. Der Koffer enthät ein 220V- Netzteil; auch
DC- Anschlüsse für 12 und 24V. Der Akku hält jedoch nur 2 Stunden.
- Frequenzbereich:
- 68.00 ... 87.50 MHz
Technische Daten:
- HF- Leistung:
- 3W, 10W
- Kanäle:
- 20
- Kanalabstand:
- 12.5, 20 und 25 kHz
- Bandabstand:
- 9.8 MHz
- Tonruf:
- 1750 Hz
- Sendezeitbegrenzung:
- 2 min
- Empfindlichkeit:
- 0.7 µV bei 20 dB
- Rauschsperre:
- Schwelle im Gerät einstellbar; abschaltbar
- NF- Ausgang:
- 2,5 W
- Abmessungen (SE- Gerät und Bediengerät zusammen):
- 51 x 159 x 280 mm
|
