  FU G8

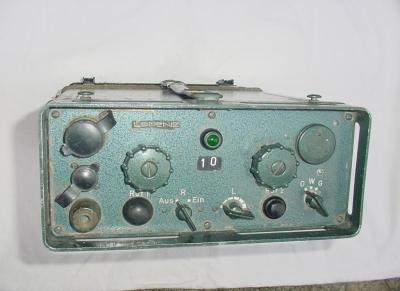

Das als "SEM 16-80 BW" entwickelte Funkgerät wurde zum "FuG 8" ernannt, und ist fast ausschließlich unter dieser Bezeichnung bekannt.

Das "FuG 8" ist ein Röhrenfunkgerät. Es war zu der Zeit in Mode, als die Änderung der Kanalabstände von 50 kHz auf 20 kHz bei BOS gerade "angeleiert" wurde. Um die (nicht gerade billigen) Geräte nicht wieder ausmustern zu müssen, wurden in den Funkwerkstätten (ZB; Katastrophenschutz; Polizei; Feuerwehr) sog. Umrüst-Aktionen durchgeführt. Die modifizierten Geräte bekamen am Gehäuse seitlich die umrandete Aufschrift "20 kHz", damit sie von den Geräten im Originalzustand deutlich zu unterscheiden waren.

Hier vorhanden ist das ursprüngliche 50 kHz- Gerät.

Es ist ein portables 100- Kanal- Funkgerät für das 4m- Band.

Es ist für den Einsatz bei Sicherheitsbehörden bestimmt.
Es kann verwendet werden als:

  • Tornisterfunkgerät,
  • Fahrzeugfunkgerät,
  • Feststation und als
  • Relaisstation.

    Die zwei Geräteteile sind das Funkgerät und das Stromversorgungsgerät mit Transistor- Spannungswandler, das mit 4 Schnellverschlüssen befestigt wird.

    Es kann eine Stabantenne aufgesetzt, oder eine Fahrzeugantenne über ein Kabel angeschlossen werden.

    Im Allgemeinen wird ein Telefonhörer mit Sprechtaste verwendet; bei Verwendung als Kradstation wird ein Mikrofonlautsprecher und ggf. zusätzlich ein Kehlkopfmikrofon verwendet.

    Der Akku im Stromversorgungsgerät reicht für einen Betrieb von 11 Std bei 10% Sendebetrieb. Im Fahrzeug kann das Gerät direkt aus der Fahrzeugbatterie gespeist werden.

    Alle Bedienelemente sind auf der oberen Seite des Funkgerätes wassergeschützt untergebracht; das Gehäuse ist spritzwasserdicht.
    Ober- und Unterband können vertauscht werden.

    Frequenzbereich:
    75,275 .. 77,725 MHz (Unterband) und
    85,075 .. 87,525 MHz (Oberband)



    Technische Daten:
    HF- Leistung:
    2,5 W
    Kanäle:
    100 (50 im Unterband und 50 im Oberband)
    Frequenzabstand Ober/Unterband:
    9,8 MHz
    Modulationsart:
    F2 und F3
    Tonruf:
    1750 und 2135 Hz
    Empfindlichkeit:
    0,8 µV
    Verkehrsart:
    Wechselsprechen und bedingtes Gegensprechen
    Stromversorgung:
    je nach Stromversorgungsgerät 6, 12 oder 24V DC
    HF- Anschluss:
    60 Ohm
    Maße und Gewichte:
    Verbundene Einheit: 428 x 307 x 142 mm;
    Gewicht 12,5 bzw 14,5 Kg; je nach Gehäusematerial:
    Alu oder Stahlblech.
