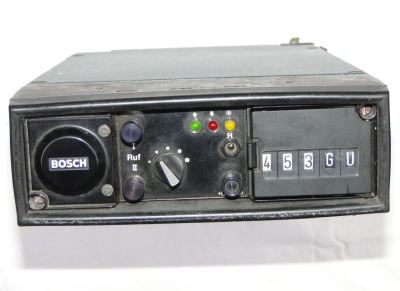

  FuG 8b (Bosch)

ist ein 80 MHz- Vielkanal- PLL- Sprechfunkgerät für BOS- Frequenzen. Es wird sowohl mobil als auch ortsfest verwendet.

Es wurde 1977 unter der FTZ-Nr. E-351/76 und der Zulassungs-Nr. FuG 8b 04/77 für den BOS- Betrieb freigegeben.

Seine besonderen Kennzeichen sind:

  • Als PLL- Gerät ist nur noch 1 Quarz nötg.
  • Je 120 Kanalpaare in Ober- und Unterband.
  • Elektronisch können 10 nicht gewünschte Kanäle innerhalb des Frequenzbereichs
       gesperrt werden.
  • Das Bedienteil ist abnehmbar und durch ein Verbindungskabel von 1,5, 5, oder 10 m
       abgesetzt zu betreiben.
  • Alle Bedienelemente und der Lautsprecher sind in diesem Bedienteil enthalten.
  • Empfänger, NF- und HF. Endstufen sind gegen alle möglichen Arten von Verpolungen,
       Kurzschluß und Fehlanpassungen gesichert.
  • Serienmäßig ist ein Rufgeber für 1750 und 2135 Hz eingebaut.
  • Eine automatische Sendezeitbegrenzung ist eingebaut.
  • Modul- Steckweise; dadurch leichter Service und leichte Wartung.
  • Sender und Empfänger sind in getrennten Kammern eingebaut, und voneinander
       elektrisch abgeschirmt.
  • Alu- Spritzguss- Gehäuse und Alu- Spritzgussdeckel, dadurch staub- und
       spritzwasserdicht.
  • Es sind zwei Stromversorgungen lieferbar: 12 .. 24V, oder nur 12V.
  • Vielfältiges Zubehör, wie verschiedene Antennen, Wandler für potentialfreien Einbau;
       Netzteile, Relaiszusatz, verschiedene Sprecheinrichtungen usw.

  • Unter der Bezeichnung FuG 8a/1 und FuG 8b/1 sind Geräte mit erweiterter
      Kanalzahl lieferbar.

    Frequenzbereich:

    FuG 8 a/b:
    Kanal 400 .. 519
    UB: 75,275 .. 77,655 MHz
    OB: 85,075 .. 87,455 MHz

    FuG 8 a/b 1:
    UB Kanal 347 .. 375; 74,215 .. 74,775 MHz
    OB Kanal 397 .. 510; 75,215 .. 77,475 MHz




    Technische Daten:
    Sendeleistung:
    10 W
    Betriebsarten:
    Wechselsprechen und bedingtes Gegensprechen
    Wechsel- und Gegensprechen
    Kanalabstand:
    20 kHz
    Bandabstand:
    9,8 MHz
    Kanalzahl:
    FuG 8a/b: je 120 im UB- und OB
    FuG 8a/b 1: 143 im UB und 163 im OB
    Tonruf:
    1750 und 2135 Hz
    NF- Leistung:
    2,5 W
    Betriebsspannung:
    12 V, Minus an Masse
    Maße und Gewicht:
    Sendeempfänger 185 x 253 x 70mm; 3,8 kg
    Bedienteil 182 x 60 x 52 mm; 1,1 kg;
    Gesamtgerät 195 x 316 x 70 mm; Halterung 1,5 kg
