FuG 7 b
ist ein volltransistorisiertes BOS- Funkgerät auf 4 m. Hier wurde der Kanalabstand von 20 kHz verwendet
(vorher war dieser 50 kHz).
Ein universeller beweglicher oder ortsfester Einsatz wird durch vielseitiges Zubehör, wie Hör/Sprechgarnituren,
verschiedene Antennen, viele Stromversorgungen usw. erreicht:
Wechselsprechen (240 Kanäle)
Gegensprechen (120 Kanalpaare)
Umschaltung zwischen Ober- und Unterband (Bandvertauschung)
Kleine Relaisstelle (Wechselsprechen)
Große Relaisstelle (Gegensprechen)
Anschluß von OB- Apparaten
Anschluß and Nebenstellennetze
Anschluß an das öffentlieche Fernsprechnetz usw.
Die einzelnen Bausteine sind zur einfachen Wartung steckbar.

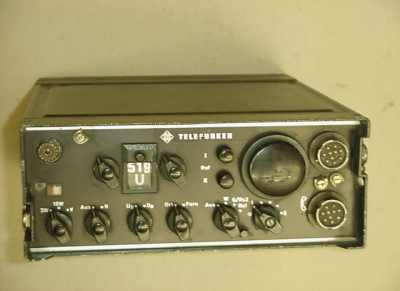

Das hier vorhandene Gerät ist die "Fahrzeuganlage II": Das Sende/Empfangsgerät mit Wandler WA 12
für 12 V.
- Frequenzbereich:
- Unterband Kanal 400U bis 519U, 75.275 bis 77.655 MHz
- Oberband Kanal 400O bis 519O, 85.075 bis 87.455 MHz
Technische Daten:
- Betriebsfequenzen:
- 120 Frequenzpaare bei Gegensprechen
- 240 Einzelfrequenzen bei Wechselsprechen
- Modulation:
- F3 (FM)
- Tonruf:
- 1750 Hz und 2135 Hz
- Sendeleistung:
- 3 W / 10 W
- Kanalabstand:
- 20 kHz
- Empfindlichkeit:
- 0.5 µV
- NF- Leistung:
- 800 mW
- Stromverbrauch bei 12 V:
- Empfang: 0.26 bis 0.5 A
- Senden 3 W: 1.8 bis 2.3 A
- Senden 10 W: 3.4 bis 4.2 A
- Maße und Gewicht SE- Gerät FuG 7b:
- 106 x 260 x 250 mm; 7 kg
- Indienststellung:
- 1967.
|
