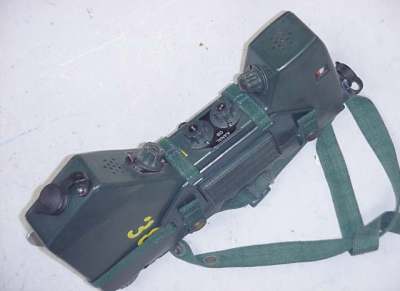

  FuG 6B

ist ein volltransistorisiertes BOS- Handfunkgerät für 40 Kanäle auf dem 2m- Band. Wie bei anderen "Bananen " kann es sowohl wie ein Handfunkgerät als auch (mit angeschlossenem Handhörer) als tragbares Gerät benutzt werden.

Das Gerät selbst und das Batteriefach sind spritzwasserdicht, das Gehäuse ist aus Kunststoff. Zwischen Sprech- und Hörkapsel befinden sich die Bedienungselemente:

  • Ein/Ausschalter, der auch der dreistufige Lautstärkeregler ist,
  • Zwei Kanalschalter,
  • Rauschsperrenschalter, der auch zwischen Orts- und Fernbesprechung umschaltet.

    Die Buchse für den Handhörer ist auch gleichzeitig Ladebuchse und Testbuchse für Begrenzerstrom und Mittenanzeige.

    Die Module sind in Wabenaufbau aufgebaut. Jedes Modul befindet sich in einer eigenen Wabe, und kann leicht ausgewechselt werden. Nur der NF- Teil ist als eigene Einheit ausklappbar.

     Aufzählung der verschiedenen "Bananen" der Sammlung

    Frequenzbereich:
    Kanal 10 bis 49 im Oberband
    172.34 .. 173.12 MHz




    Technische Daten:
    Sendeleistung:
    150 mW
    Modulation:
    F3 (FM)
    Kanäle:
    40 im Unterband 167,54 ... 169.40 MHz oder
    40 im Oberband 172,14 ... 174,00 MHz
    Frequenzabstand:
    20 kHz
    Antennenimpedanz:
    60 Ohm
    NF- Übertragung:
    300 ... 3000 Hz
    Empfindlichkeit:
    0.9 µV bei 20 dB
    Rauschsperre:
    von 0 bis 0,6 µV einstellbar
    NF- Leistung:
    10 mW
    NF- Bereich:
    300 ... 3000 Hz
    Stromversorgung:
    12V
    Betriebsdauer pro Ladung:
    20 Std bei 10% Senden, 50% Empfang mit 10 mW, 40% Empfang ohne
    NF- Signal
    Stromverbrauch:
    Senden 1W, Empfang 200 mW
    Maße und Gewicht:
    H 280 x B 154 x T 45 mm; 1,5 kg mit Batterie
