FuG 6
wurde von SEL als erstes tragbares 2m- BOS- Gerät entwickelt. Es wurde Ende der 50er bis in die 60er eingesetzt.
Von SEL wurde es Kl 9 genannt- diese Ausführung ist hier vorhanden.

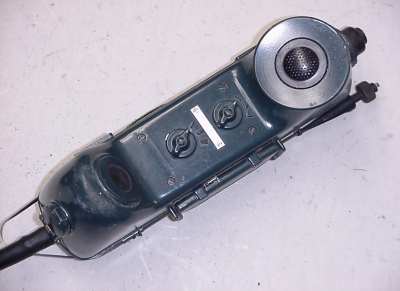

Es besteht aus Sende- Empfangsgerät und Stromversorgungsteil. Das Sende- Empfangsgerät hat die Form eines
Handapparates, das Stromversorgungsteil wird am Gürtel getragen. (In ihm befindet sich auch der Zerhacker).
Das Gehäuse ist aus Leichtmetallspritzguß
und spritzwasserdicht. Eine Hörergarnitur kann angeschlossen werden.
Es ist ein Röhrenfunkgerät mit drei Kanälen, das mit 17 Bleistiftröhren bestückt ist.
16 Quarze werden in einem Holzkästchen mitgeliefert, von denen drei von außen nach Lösen eines kleinen Deckels eingesteckt
werden können.
Die Antenne ist eine Stahlbandantenne, die in dieser Ausführung (wenn auch nicht in der Länge) und der
Unterbringung am Gerät der Antenne das PRC-6 ähnlich ist. (Um das Gerät herumgerollt und durch
Ösen gehalten).
Aufzählung der verschiedenen "Bananen" der Sammlung
- Frequenzbereich:
- 172.0 ... 173.9 MHz
- (Trimmbereich 156 ... 174 MHz)
Technische Daten:
- Sendeleistung:
- 150 mW
- Senderausgang:
- 60 Ohm, unsymmetrisch
- Modulation:
- FM (F3)
- Betriebsart:
- Wechselsprechen
- Kanäle:
- 3 (16 Quarze werden mitgeliefert)
- Kanalabstand:
- 100 kHz
- Frequenzsteuerung:
- Quarz
- Empfindlichkeit:
- 1 bis 1.2 µV bei 15 kHz Hub und 20 dB
- Röhrenbestückung:
- 9 Subminiaturröhren Type 1 AD 4
- 8 Subminiaturröhren Type 5678
- Antenne:
- Stahlbandantenne (455 mm lang)
- Steckmastantenne (mit Zwischenstecker)
- Reichweite:
- 0.5 ... 2 km
- Stromversorgung:
- Silberzinksammler mit 3 Zellen,
- eine für Heizung, zwei für Anodenstrom
- Betriebszeit:
- 8 Std. bei 80 % Empfang / 20 % Senden
- Maße und Gewichte:
- Handfunkgerät H 277 x B 78 x T 148 mm; 1.51 kg
- Stromversorgungsteil H 162 x B 135 x T 63 mm; 1.48 kg
|
