      BC-211-AH
 Kommandoanlage
      ECM-FSS 209











  Kommandoanlage

Die Anlage dient zur Übertragung von Lautsprecherdurchsagen über größere Entfernungen.

Verschiedene Schallquellen können angeschlossen werden.

Durch Anschluß verschiedener Stromversorgungen und verschiedener Schallquellen ist das Gerät sehr flexibel einsetzbar, sogar tragbar.




Technische Daten:
Bestandteile:

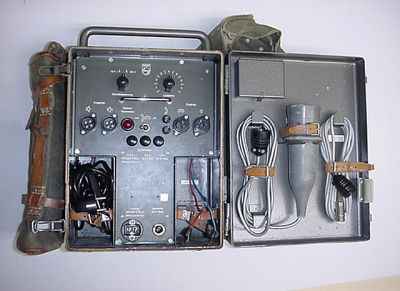

Tragbarer Verstärker VE 1815
Handmikrofon VE 1047/01
Diodenkabel VE 2443
Netzanschlußkabel VE 2445
Batterie- Verlängerungskabel VE 2444
Bestückung:
6 Germanium- Transistoren
Stromversorgung:
2 Batterien à 6 V 6 Ah; Füllung: Kalilauge
Fremdspannung 12 oder 24 V
(110 / 220- V- Ladegerät für Batterien ist eingebaut)
Stromaufnahme Leerlauf / Vollast:
12 V: 0.25 A / 2.8 A
24 V: 0.25 / 1.5 A
Eingangsspannung / Eingangsimpedanz:
Mikrofon: 1 mV / 200 Ohm
Tonband: 250 mV / 100 kOhm
Telefon: 500 mV / 600 Ohm
Ausgangsleistung / Impedanz:
15 W / 5 Ohm
Frequenzbereich:
300 ... 5000 Hz
Gewicht:
Tornister: 15 kg
Lautsprecher: 4.3 kg
Gebaut:
1960 .. 1962
Damalige Kosten:
9309.70 DM
