  UF-1

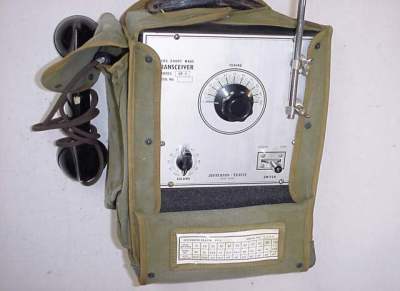

ist ein " Ultra-High Frequency Transceiver " mit drei Röhren von 1942, von der amerikanischen Firma Jefferson-Travis hergestellt. Es konnte nicht festgestellt werden, ob das Gerät im Herstellungsland eingesetzt wurde.

Das militärische Emblem (siehe Bildergalerie) zeigt, daß es in Groß- Britannien verwendet wurde.

Als tragbares Gerät ist es in einer wasserfesten Segeltuchtragetasche untergebracht. Es hat nur einen Tragegriff, ist jedoch kein Tornistergerät.

Es konnte mit drei Batterien tragbar oder mit der hier vorhandenen Zerhackerstromversorgung mobil betrieben werden.

Als Antenne wird eine ausziehbare Stabantenne verwendet; die Abstimmungstabelle ist bei aufgeklappter Tragetasche immer zu sehen.

Es gibt nur drei Bedienungselemente: Lautstärke mit Ein/Ausschalter; Frequenzeinstellung und Sendeschalter.

Frequenzbereich:
53.5 ... 76 MHz




Technische Daten:
Röhren:
1 St. 3Q5-GT; 2 St. 1G6-GT/G
Spannungen:
Bei Batteriebetrieb: 80 - 85V; 1.5V; -1.8V; -7.5V
Bei Zerhackerbetrieb: 108 - 120V; 1.5V; -0.25V; - 1.5 V
Heizspannung/Strom per Röhre:
1.4V; 0.1 A
Stromverbrauch:
Empfang: Batterie 12V / 1.2 A; Heizung: 1.5V / 300 mA;
Anode: 120 V / 40 mA; Vorspannung: 6.4 V
Senden: Batterie 12V / 1.6 A; Heizung: 1.5V / 290 mA;
Anode: 96 V / 65 mA; Vorspannung: 6.5 V
Indienststellung:
1942
Hersteller:
Jefferson-Travis
