R-128 M, R-254, R-255 MP und R-255 PP sind Sender und Empfänger eines russischen Peilsystems:

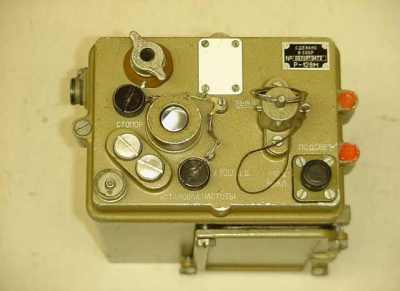

ist ein Bakensender, der von russischen Fallschirmjägern verwendet wurde. Er wurde beim Abwurf an Lasten befestigt und sendete einen Dauerton. Der Sender ist zwischen 44 und 50 MHz durchstimmbar. Es ist ein Röhrengerät, die Schaltung ist nicht bekannt. Die Batterie ist eine HKN-20, wie sie auch z.B in R-105M und R-107 verwendet wurde. Siehe dazu:  Akkus und Batterien des Warschauer Paktes.
ist der zugehörige Baken- Peilempfänger. Mit ihm konnte der Sender und damit die Last im Gelände angepeilt werden. Diesen Empfänger gibt es in 10 verschiedenen Frequenz- bereichen von jeweils 600 kHz Bandbreite: ( 44.0 .. 44.6; 44.6 .. 45.2; 45.2 .. 45.8; usw. ) Das hier vorliegende Gerät ist für 45.2 .. 45.8 MHz, also für Bereich drei. Bestückung: 9 Subminiatur- Röhren; 2 Transistoren für Stromversorgungs- Transverter. Spannungsversorgung ist +3,7 / 0 / - 1,35 V, wobei die 1,35 die Heizspannung ist; für sie ist jedoch erstaunlich wenig Platz vorgesehen.
Als moderner Nachfolger des R-254 ist er volltransistorisiert. Er ist in 50- kHz- Schritten von 37.000 MHz bis 51.950 MHz schaltbar. Die Bedienungselemente zeigen eine nahe Verwandtschaft zum R-148. Es wird die gleiche Stromversorgung wie bei R-147 verwendet: Batterie PP 3 bzw als Ersatz eine Plastikbox für 2 Flachbatterien.
|
)
)
)
)
)
