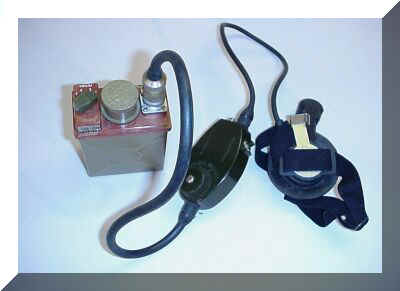

  R-147

ist ein tragbares Sende- und Empfangsgerät, welches in der Betriebsart Simplex auf kurze Entfernungen eingesetzt wird. Es wird auf der untersten Führungsebene speziell von Fallschirmspringern verwendet, auch heute noch. Es wird in 26 Frequenzvarianten zwischen 44...51,8 MHz hergestellt und hat 4 Festfrequenzen. Die Verbindung kann also ohne Frequenznachstimmung aufgenommen werden.

R-147 P ist der zugehörige Empfänger mit gleichem Frequenzbereich, die Form ist etwas anders, (etwas kleiner), Zubehör ist gleich.

Frequenzbereich : 44 ... 51.8 MHz

Vorhandene Geräte:

1 St. R-147P: 45.5 MHz, 45.6 MHz, 45.7 MHz, 45.8 MHz.

2 St. R-147: 45.5 MHz, 45.6 MHz, 45.7 MHz, 45.8 MHz.

2 St. R-147: 46.1 MHz, 46.2 MHz, 46.3 MHz, 46.4 MHz.

2 St. R-147: 51.2 MHz, 51.3 MHz, 51.4 MHz, 51.5 MHz.




Technische Daten:

Maße + Gewichte:
Funkgerät: L/B/H: 77 x 120 x 45 mm; 680 g.
Sendeleistung
0,13 Watt.
Arbeitsfrequenzen
4
Reichweite
mit Bandantenne:  1 Km.
mit biegsamer Antenne:  4oo m.
Empfindlichkeit, Frequenzhub, Bestückung:
1,5 uV , 5 kHz
14 IC's und 15 Transistoren.
Gerätesatz:
Funkgerät R-147, Bandntenne, Sprechgarnitur, Antennenansetzstück, Antennenstreifen, Batterie.
Zubehör und Ersatzteile:
Sprechgarnitur, Bandantenne + Anlegeplatte dazu, Tragetasche, Tragetasche mit Tragegurtantenne, Externe Spannungsquelle mit Kabel.
