      R-107
 R-107 T
      R-107 T digi

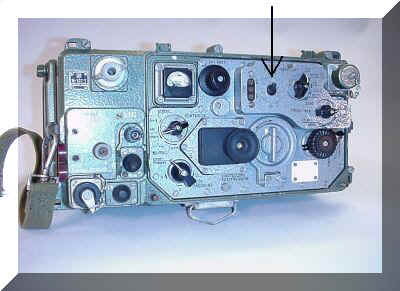

  R- 107 T

ist , wie R-107, der Nachfolger von R-105 M, R-108 M, und R-109 M . Der einzige äußere Unterschied ist ein Schalter (Rauschsperre, siehe Pfeil).  Die Schaltung ist total anders, da es mit Transistoren bestückt ist. Technische Daten sind die gleichen wie beim R-107.

Es ist ein tragbares und mobiles Tornisterfunkgerät in Transceiver schaltung. Betriebsart ist F3 im Simplexverkehr. Es kann bis zu einer Entfernung von 500 m fernbedient werden, im Relaisbetrieb und als Telefon verwendet werden.

Eine Verbindungsaufnahme ohne Suchen der Gegenfunkstelle ist möglich, da kleine Abweichungen der Frequenz durch eine automatische Frequenznachstellung (AFN) ausgeglichen werden.

Vier Frequenzen können fest programmiert werden.

Es arbeitet mit  R-111, R-113, R-114D,  R-105D bis 109D und R-105M bis R-109M zusammen.

Frequenzbereich:
20...52 MHz in 2 Bereichen:
Bereich 1:  20...36 MHz
Bereich 2:  36...52 MHz




Technische Daten:
Maße + Gewichte:
Funkgerät: L/B/H: 375 x 1850 x 270 mm; 16,9 kg.
Transportkiste : L/B/H: 615 x 340 x 460 mm; 45 kg.
Sendeleistung
1  Watt.
Frequenzabweichung
+- 6 kHz, die mit dem eingebauten Quarzeichgenerator kontrolliert werden kann.
Frequenzhub:
+- 5 kHz.
Empfindlichkeit,
unter 1,5 µV bei Signal/Rauschverhältnis von 20 dB

Teile des Funkgerätes:
Transportkiste mit
Funkgerät R-107, 1 Kehlkopfmikro- Garnitur, Antennenwickel, 1 Kulikow-Antenne, Gegengewicht, Befestigungsrahmen, Halterung für abgesetzte Antenne, 2 Trageriemen, 6 Stäbe für 2,7-m-Stabantenne, Koax-Speiseleitung, Dioden.
In der Funkertasche,
Handapparat, Langdrahtantenne, Handlampe, Schraubenzieher.
Im Antennenwickel,
Langdrahtantenne (Beverage), 40 m, 6 Holzstützen, 4 Heringe mit Abspannseil
Batterien:
2 Stück HKN-20.
Siehe dazu:
Akkus und Batterien des Warschauer Paktes
