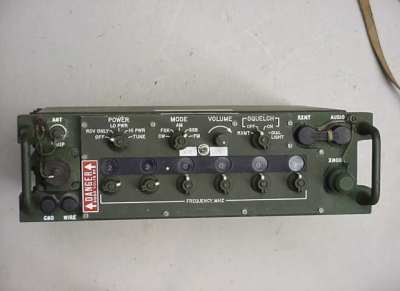

  AN/PRC-70

ist ein modernes volltransistorisiertes Gerät. Es ist eines der wenigen und ersten Funkgeräte, das sowohl Kurzwelle als auch das taktische Band abdeckt.

Das Gerät selbst ohne Zubehör heißt RT-1133/PRC-70.

Es ist als tragbares Gerät entwickelt, kann aber auch mobil verwendet werden.

Die Betriebsarten sind AM, CW, SSB, FSK und von 30 bis 76 MHz auch FM.

Das hier vorhandene PRC-70 ist die seltene Ausführung, die sowohl LSB als auch USB über den gesamten Frequenzbereich arbeiten kann.

[ Mit dem ebenfalls vorhandenen originalen Frontmodul kann leicht die Ursprungsversion wiederhergestellt werden. ]


Eine vollautomatische Antennenabstimmung ist eingebaut. Damit können Stab- Dipol- und Langdrahtantennen in durchschnittlich einer Sekunde abgestimmt werden.

Verbindet man zwei Geräte mit einem Kabel (MK-456 GRC), ist Relais- und Crossband- Betrieb möglich.

Auch Sprachverschlüsslung ist möglich.

Ein Betrieb unter 24 V kann das Gerät beschädigen. Das wird durch eine im Akku BB-542/U eingebaute Schutzschaltung verhindert. (Siehe Bildergalerie).

Frequenzbereich:
2 ... 76 MHz




Technische Daten:
Frequenzschritte:
100 Hz
Betriebsarten:
AM, SSB, CW, FSK (2 .. 76 MHz)
FM (30 .. 76 MHz)
Ausgangsleistung:
CW, FM, FSK : 21 .. 42 W
SSB: 21 .. 42 W
AM: 7.5 W Träger; 30 W PEP bei 85 % Modulation
Empfindlichkeit:
AM 2.5µV; SSB/CW/FSK 0.375 - 0.5µV; FM 0.6µV
Bandbreite:
SSB/FSK/CW 2.8 kHz, AM 6 kHz, FM 32 kHz
Stromversorgung:
24 .. 32 V
Stromverbrauch:
Empfang: 7 W
Senden niedrige Leistung: 50 W
Senden hohe Leistung: 160 W (bei FSK, CW, FM. AM)
Senden hohe Leistung: 115 W (bei SSB)
Stromversorgung durch:
Handgenerator G-76/G mit Kabel CX-13175/G
(Am PRC-70 wird Kabel CX-13176/G benötigt)
Netzteil/Ladegerät PP-6148/U
Batterie BB-542/U
Antennen:
Stabantenne kurz 6 Fuß AS-2976/PRC-70 (für 4 ... 76 MHz)
Stabantenne lang 9 Fuß AS-2976/PRC-70 (für 3 ... 76 MHz)
Dipolantenne AS-2975/PRC (für 2 ... 30 MHz)
Reichweite:
Antenne AS-2974/PRC-70: SSB/FM 40 km, AM 25 km
Antenne AS-2975/PRC-70: CW bis 4000 km; SSB, AM bis 800 km
Sonstiges:
Headset: H-251/U
Handset: H-250/U
Morsetaste: KY-116/U
Indienststellung:
1972
Hersteller:
Cincinnati
Ersetzt:
PRC-74 und PRC-77
Ersetzt durch:
PRC-138
