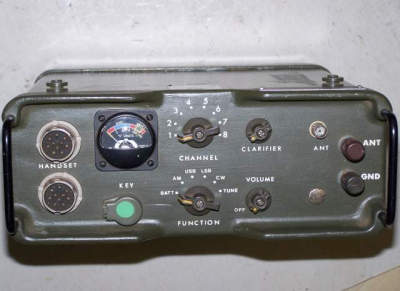

  RT-/PMC-12( )

wurde in in den späten 60er Jahren von der Firma Stoner in den USA hergestellt.

Es ist ein volltransistorisierter KW- Transceiver mit 8 Kanälen. Über den Verwendungszweck konnte ich bisher nichts herausfinden.
Er arbeitet auf SSB (LSB und USB), AM, und CW.

Die Bezeichnung RT- /PMC-12( ) sagt aus, daß das Gerät vielseitig zu betreiben ist:
* RT- /PMC-12(P) bedeutet einen portablen (manpack) Einsatz,
* RT- /PMC-12(M) bedeutet mobilen Einsatz,
* RT- /PMC-12(B) bedeutet Einsatz als Basisstation.

Der RT- /PMC-12(P) hat folgende Bestandteile:
* Transceiver RT- /PMV-12( )
* Batteriekasten und Batterie CY-1/PMC-12
* Handset H33-PT PMC-12(D)
* Stabantenne AT-1 PMC-12
* Dipolantennensystem
* Tragegestell ST-1 PMC-12
* Morsetaste J47 PMC-12

Das Gehäuse ist aus Aluminium und wasserdicht. Alle Kontrollen sind auf der Frontplatte untergebracht. Der Stecker auf der Rückseite passt (in der P-Version) zur Batterie, und (in der M- und B- Version) zu einem Verbindungskabel.

Die Antenne (P-Version) ist eine mittengespeiste Stabantenne. Diese wird seitlich mit Hilfe einer speziellen Halteplatte am Transceiver angebracht. Leider ist die Antenne nicht vorhanden.

Auch als tragbare Version (P) muß ein 16,6 m langes Gegengewicht verwendet werden, welches ein wesentlicher Bestandteil des Antennensystems ist. Ohne dieses Gegengewicht ist die Reichweite sehr eingeschränkt, besonders auf niedrigen Frequenzen.

Frequenzbereich:
2.0 .. 15.0 MHz
Bestückte Frequenzen:
1.9625 MHz
3.635 MHz
3.900 MHz
5.335 MHz
6.975 MHz
7.255 MHz
14.335 MHz




Technische Daten:
Ausgangsleistung:
SSB 15 W PEP
AM 3 W
CW 1 - 15 W regelbar
Modulation:
USB, SSB, AM, CW
Kanäle:
8
Frequenzkontrolle:
Quarzgesteuert
Reichweite:
Bodenwelle: 50 Meilen
Raumwelle bis 1000 Meilen
Antennenimpedanz:
50 Ohm
Audio Bandbreite:
300 ... 3000 Hz
NF- Leistung:
10 mW am Handhörer
500 mW am optionalen Lautsprecher
Eingangsspannung (V):
10 .. 14 V (nominal 12.6 V)
Batterie:
CY-1/PMC-12; 12 V
Batteriebetrieb:
24 Std. bei Sende/Empfangs- Verhältnis 1 : 10
Maße mit Batterie / Gewicht:
29 x 11 x 34 cm / 6.8 kg
