Telefunken (Schweiz) baute das
Funkgerät AP 3053, das von der Schweizer Armee als
SE-103 eingeführt wurde.

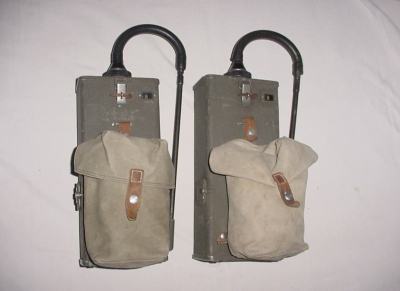

   Das Kleinfunkgerät SE-103

ist ein tragbares Kurzwellen- Funkgerät mit der Modulation AM; es ist zur Telefonie vorgesehen, die Frequenz ist quarzgesteuert. Es wird zur Kommunikation bis hinunter in die Gruppenebene verwendet.

Es kann eine Reichweite bis 3 km bei Tag und 2 km bei Nacht erreicht werden.

Jeweils ein Kanal wird durch Auswechseln von Frequenzeinsätzen gewählt; ein Reserveeinsatz ist in Boden des Gerätes untergebracht.
Mit dem Einsetzen eines anderen Kanales ist die komplette Abstimmung erledigt. (Nicht wie zB beim BC-611, bei dem bei Kanalwechsel das Funkgerät im Depot abgestimmt werden musste).

Die Kanaleinsätze sind mit Buchstaben bezeichnet. Es ist bisher nicht bekannt, wieviele verschiedene Sprechkanaleinsätze für die Arbeitsfrequenz von 1.6 bis 7.5 MHz vorhanden waren.

Zum Betrieb werden eine Anodenbatterie von 103.5 V und eine Heizbatterie von 1.5V benötigt, genau die gleichen wie im Kleinfunkgerät Fox.

Es kann umgehängt, angehängt und vorgehängt werden.
In vorgehängter Trageweise wurde es auch "Eiserner BH" genannt...

Die Sprechgarnitur besteht aus Kopfhörer und Kehlkopfmikrofon. Sie wird (wenn nicht benötigt) in der angeschnallten Zubehörtasche (vorhanden) untergebracht,
Die Antenne wird (wenn nicht benötigt) in einem Köcher (nicht vorhanden) verstaut. Dieser wird zwar in der Bedienungsanleitung erwähnt, jedoch nicht als Abbildung gezeigt.


Damit zusammenhängende Themen bzw. Geräte:

Teils importierte die Schweiz das
   Amerikanische Handfunkgerät BC-611 [ <-click ],

Teils baute sie es nach; beide wurden " Kleinfunkgerät SE 100" oder "FOX" genannt:
   Kleinfunk-Gerät SE-100 oder "FOX" [ <- click ] :

BC-611 und FOX (Beides Kurzwellengeräte) benutzen die gleichen Anoden- und Heizbatterien.

Auch das SE-103 benutzt die gleichen Batterien; auch von der Gehäuseform her ist eine Verwandtschaft mit BC-611 und FOX offensichtlich.


Batterien für diese antiken Geräte gibt es nicht mehr. Es werden jedoch moderne Konverter angeboten. Die hier gezeigte PSU (für BC-611, SE-100 und SE-103) stammt von

Pietro Noto. Genaueres: HIER

Frequenzbereich:
1.6 ... 7.5 MHz




Technische Daten:
Leistung:
0.2 W
Kanäle:
1 (Wechselbar)
Mögliche Kanäle (Kanaleinsätze):
nicht bekannt
Röhren:
9
Stromversorgung:
Heizbatterie LSA 10001, 1.5V
Anodenbatterie LSA 10103, 103,5 V
Betriebsdauer:
bei häufigem Gebrauch 15 bis 20 Stunden
bei kurzzeitigem Gebrauch 20 bis 30 Stunden
Gewicht:
5.1 kg ; Batterien und Sprechgarnitur inklusive
Indienststellung:
1951
