      SP-20
  FS 5000 (HARPOON)














  Die Feldstation FS 5000M (auch als "HARPOON" bekannt)

wurde in den 80ern von AEG-Telefunken © in Deutschland entwickelt. Sie war für "Stay-Behind-Organisationen", auch "Überrollgruppen" vorgesehen. Militärische Gruppen bleiben im Falle einer Invasion im Lande, und klären entweder auf, oder verüben Sabotage.
Das SY-5000M war NIE bei der normalen Fernmelde-Truppe der BW sondern ausschliesslich bei den Fernspähern. (Danke an Helmuth für diese Information!)
Das komplette System, zusammen mit der Basisstation BS-5000, heißt SY-5000.

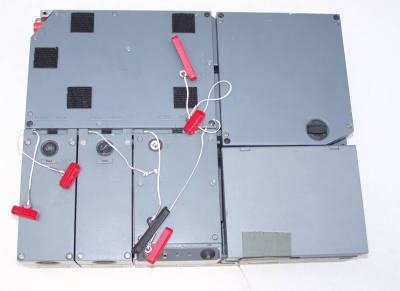

Hier mit Stationsbatterien BA 5001 M. Die Feldstation FS 5000M ist der portable Teil der Fernmeldeausstattung Funkspähkompanie. Es können verschlüsselte Signale von der Basisstation BS 7010 empfangen und an diese gesendet werden.

Alle Module können über Spezialkontakte zusammengesteckt und mechanisch verriegelt werden, so dass eine stabile Einheit entsteht.
Bei verriegeltem Zustand sind folgende Bedienteile zugänglich:

  • Klemme für Langdrahtantenne
  • Klemme für Gegengewicht
  • Batteriefach,
  • Display und Tastenfeld des Speichers
  • Lautstärkeregler
  • Ohrhörerbuchse
  • versiegeltes Frequenznormal (für Wartung)

    Die Station FS-5000 ist modular aufgebaut, und besteht aus folgenden Modulen:

    S 5000M
    Sender S 5000M (Sendergrundgerät- unteres Modul- und Antennenanpassgerät -oberes Modul- ; sind durch Steckverbinder und Schrauben verbunden.

    E 5000m
    Empfänger E 5000M (Empfangsteil und Synthesizer); wird vom Sender mit Spannung versorgt.

    PSU
    Doppelmudul Stromversorgung (oben) und Batterielader (unten)

    SR 5000M
    Speicher SR 5000M: Stromversorgung normalerweise aus der Festststation. Bei Trennung von dieser übernehmen eingebaute Lithiumbatterien (nicht aufladbar) die Versorgung . So kann der Speicher zur Daten- Ein- und Ausgabe alleinstehend betrieben werden. Es können bis 10 Texte eingegeben, verschlüsselt und gespeichert werden; empfangene Texte werden entschlüsselt und ausgegeben.

    VK 5000M
    Verbindungskabel VK 5000M (1200 mm lang). Damit kann der Speicher vom Gerät abgesetzt betrieben werden.

    BA 5001M
    Stationsbatterie BA 5001M mit 12 hochstromladefähigen NiCad- Zellen, und Sicherung 10A, träge.
    Anstatt der Stationsbatterie BA 5001M kann das Batterieteil BPU 7000/1 (nicht wiederaufladbare Primärbatterie mit Adapterkabel und Gurt) verwendet werden. (Nicht vorhanden)

    Zubehörbox
    Zubehörbox:
  • 1 Testadapter, dient zu:
      Schnittstellenprüfung Speicher;
      Prüfung Sender und ATU;
      Bei Notsendebetrieb Ersatz der ATU.
  • 2 St. Entladekappe: dient zum langsamen Entladen der Batterie:
      Entladestrom 25 mA,
      Anzeige grüne LED,
      Entladeschlußspannung 12V.
  • 1 Ohrhörer
  • 1 Schraubendreher
  • 1 Abgleichstift
  • 2 Bananenstecker
  • 2 Lithiumbatterie f. Speicher SR 5000M
  • 3 Ersatzsicherungen f. Stationsbatterie
  • 3 Ersatzsicherungen f. Stromversorgung
  • 1 Stabantenne ausziehbar

    Zubehör außerhalb der Zubehörbox:

    Entladeadapter
    Entladeadapter : dient zum schnellen Entladen der Batterie:
      Entladestrom 1.2 A,
      Beginn bei Aufstecken auf den Akku,
      Anzeige grüne LED,
      Entladung dauert ca 1 Std.

    H-Adapter
    Der H- Adapter dient zum Laden der Batterien BA 5001M aus der Stromversorgung SV 5000M.

    Netzzuleitung
    Netzzuleitung

    Die TDV nennt auch noch als Zubehör:
    Langdrahtantenne LWA 7000, 15m Draht als Strahler, 2 x 10m Draht als Gegengewicht (nicht vorhanden).

    Weitere "Stay- Behind"- Funkgeräte in der Sammlung:
      RS-6
      SP-20

    Frequenzbereich:
    2.0 .. 29.999 MHz




    Technische Daten:
    Ausgangsleistung:
    15 W (während des Anpassens 5 mW)
    Anpassdauer:
    3 Sec.
    Frequenzschritte:
    1 kHz
    Modulation Sender:
    C1D (Echotel- kompatibles Restseitenbandverfahren)
    Modulation Empfänger:
    J2B (Einseitenband mit unterdrücktem Träger)
    Sendesignal Schrittgeschwindigkeit:
    3000 Bd
    Sendedauer:
    0.8 Sec.
    Sende/Empfangsspeicher:
    je 10
    Zeichenkapazität pro Speicher Senden/Empfangen:
    55 Zeichen je 6 Bit
    Antennenanschluß:
    50 Ohm; bis SWR < 2,5
    Antennenlänge:
    7.5 .. 25m
    Betriebsspannung:
    13 .. 20V; Nennspannung 15V
    Stromaufnahme:
    Empfang 200 mA, Senden 8A
    SV 5000 Netztteil:
    Stromversorgung 100 .. 240V
    Ausgangsspannung 13.5 V
    Maße und Gewicht:
    T 29 x B 36.5 x H 7 cm; 8,4 kg
