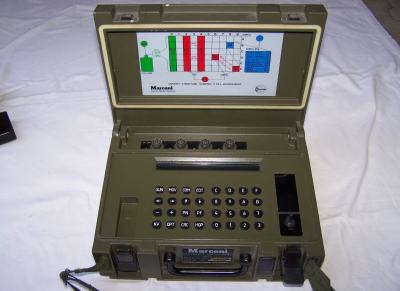

Marconi Frequency Management Unit (FMU), together with the Fill Gun, is a special portable computer to generate operational parameters for SCIMITAR V- frequency hopping radios.The Fill Gun is a external device that transports the data from the FMU to the radio. !! ATTENTION !! The 220V- cable ALWAYS must be connected to a grounded connector, or the live voltage is connected to the housing !!The FMU as well as the Fill Gun have built in batteries. When connected to AC or DC, The FMU always is charged, whether switched on or off. The plugged in fill gun always is charged, whether connected to the FMU or the radio. It is advised to have the FMU always conencted to AC or DC. The built in batteries need 24 hours to be fully charged; operation with fully charged batteries is 20 hours. Since the Fill Gun is charged, when plugged in, and when the FMU runs on batteries, the Fill Gun will gradually discharge the battery of the FMU. . "FILL" ist ein Satz Parameter, wie zB. Frequenzen, verschlüsselt oder unverschlüsselt, Frequenzhopping- Frequenzen usw. Alle diese Parameter werden in der FMU programmiert und gespeichert, und mit dem Fill Gun zum Scimitar FUG übertragen. 10 Fills können in der FMU gespeichert werden. Jeder Fill besteht aus 6 Sub- Fills, also können zusammen 60 Sub- Fills in der FMU gespeichert werden. Die Fill Parameter werden in die FMU über das Keyboard eingegeben, indem man einer Reihe Bestätigungen im Menu folgt. Die FMU:
Die Tastatur mit: Die Front hat einen Lösch- Knopf hinter einer Klappe; damit können alle gespeicherten Werte gelöscht werden. Auf der Rückseite befinden sich die DC- Und AC- Anschlüsse, mit den jeweiligen Sicherungen; und ein serieller Anschluss, der für zukünftige Anwendungen vorgesehen ist. Eine Luftdruckschraube muss bei Verschicken per Flugzeug geöffnet werden. Eine Entfeuchtungs- Patrone ist ebenfalls von der Rückseite her zugänglich. Das Fill gun:
FILL schreibt die Daten des FMU in das Fill gun; Wenn FILL und ERASE gleichzeitig mindestens 1 Sec. gedrück sind, werden die Daten aus dem Fill gun- Speicher gelöscht.
|
)
)
