Eigentlich sollte diese Gerät in der Abteilung "Weltkrieg 2" auftauchen. Hier wurde es eingefügt wegen:

  • der nahen Verwandtschaft zum GRC-9;
  • weil es größtenteils nach dem WK 2 eingesetzt wurde.

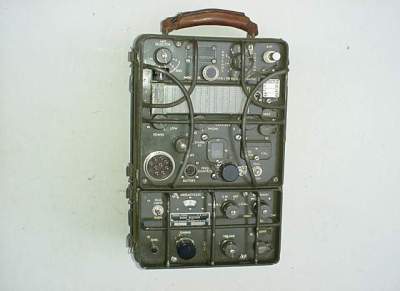

      SCR-694 / BC-1306

    Wurde als Ersatz des von den Abmessungen her viel größeren SCR-284 gebaut.

    Es ist eine Station aus dem WKII, die aus getrenntem Sender und Empfänger in einem gemeinsamen wasserdichten Gehäuse besteht. Die Frequenzerzeugung geschieht mit einem durchstimmbaren Oszillator, außerdem können zwei Steckquarze eingesetzt werden.

    Sie wurde sowohl mobil als auch portabel benutzt. Sie wurde ursprünglich für Luftlandetruppen und Gebirgsjäger entwickelt, wurde dann aber wegen Lieferschwierigkeiten des BC-654 (SCR-284) in allen Truppenteilen verwendet.

    Das WKII- Handfunkgerät BC-611 wurde speziell zur Zusammenarbeit mit dem BC-1306 gebaut; ebenso ist eine Zusammenarbeit mit dem Nachkriegsmodell GRC-9 und vielen anderen KW- Stationen möglich.

    Zum Mobilbetrieb wird die zugehörige (heute seltene) Zerhacker- Stromversorgung PE-237 verwendet; jedoch sind Steckkontakte und Zubehör kompatibel zu dem Nachfolger GRC-9, so daß dessen leicht zu bekommene Stromversorgung DY-88 verwendet werden kann.


    Sollte bei Funkstille eine Abstimmung nötig sein, verwendet man eine:

      Phantomantenne A-34
      [<= click]
      (weitere Bilder siehe Bildergalerie)

    Diese wird eingebaut, indem man die Abstimmtabelle aus ihrer Führung herauszieht und sie in die dafür vorgesehene Führung auf der Oberseite des A-34 einschiebt. Die Phantomantenne wird dann in die freien Führungen der Abstimmtabelle eingeschoben und mit dem Erdungsband an einer Schraube geerdet. Der schwarze Draht des A-34 wird mit dem Antennenanschluß verbunden. Dann wird der Sender abgestimmt, indem man die Bedienungselemente WIRE/WHIP und SETTING des A-34 benutzt anstatt ANTENNA SELECTOR und ANTENNA TUNING.
    Phantom- Antennen wurden bei verschiedenen Geräten benutzt.
    Die vorhandenen Modelle sind hier gelistet:
    >> CLICK <<
    Einer der Vorgänger war der SCR-288
    SCR-288 <== CLICK

    Frequenzbereich:
    3.8 ... 6.5 MHz in einem Bereich
    oder 2 Festfrequenzen (Steckquarze)




    Technische Daten:
    Modulation:
    AM, CW
    Reichweite:
    25 km (AM); 45 km (CW)
    Ausgangsleistung:
    7 oder 15 W
    Röhren:
    RX :
    2 x 1L4
    2 x 1R5
    1 x 1S5
    1 x 3Q4
    TX (zweistufig):
    1 x 2 E22
    2 x 3A4
    1 x VR105
    Benötigte Spannungen:
    6.3, 1.4, 105 und 425-500 Volt.
    (Stromversorgung PE-237 oder Handgenerator GN-58)
    Stromversorgung:
    6 / 12 / 24 V
    Indienststellung:
    1944
    Ersetzt den:
    SCR-284
    Ersetzt durch:
    RT-77/GRC-9
