BOS Funkgerät
DH4PY

Zur Bildergalerie







      SEM 27
  80 E 11
      KF 81











  80 E 11

wurde im BOS - Bereich eingesetzt:
( Behörden und Organisationen mit Sicherheitsaufgaben).

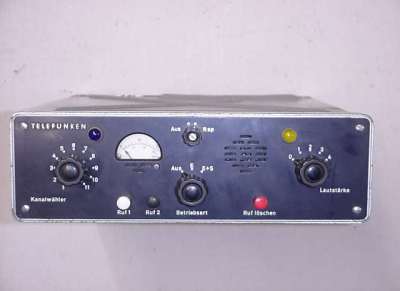

Es ist eine von Telefunken gebaute UKW- Funksprechanlage mit 11 Kanälen, die besonders in KFZ eingebaut wurde. Die Abmessungen und der Stromverbrauch waren für die damalige Zeit sehr gering. Mit einem optionalen Netzteil konnte auch ein ortsfester Betrieb realisiert werden. Ein Sammelrufumsetzer kann wahlweise eingesetzt werden; es gibt Stromversorgungen für 6 und 12 V.

Das Gerät wird in zwei Ausführungen geliefert, die auch äußerlich unterschiedlich sind:

  • Gegensprechen: mit eingebauter Antennenweiche und einem    Rufknopf (hier vorhanden)
  • Wechselsprechen: mit eingebautem Antennenumschalter, drei    weiteren Rufknöpfen und abschaltbarer Rauschsperre; bei dieser    Ausführung kann auch der Selektivrufsatz EVU angeschlossen werden.

    Frequenzbereich:
    68 ... 87.5 MHz




    Technische Daten:
    Sendeleistung:
    10 W an 60 Ohm, unsymmetrisch
    Modulation:
    FM
    Kanäle:
    11
    Schaltbandbreite:
    1 MHz
    Kanalabstand:
    normal 50 KHz, auf Wunsch 25 oder 20 KHz
    (spätere Umrüstung ist möglich)
    Betriebsarten:
    Gegensprechen
    bedingtes Gegensprechen
    Wechselsprechen
    Ruftöne:
    1750 und 2135 Hz
    Empfindlichkeit:
    0.7 µV bei 20 dB und 10 kHz Hub
    NF-Leistung:
    0.5 W bei 6 Ohm
